Описание

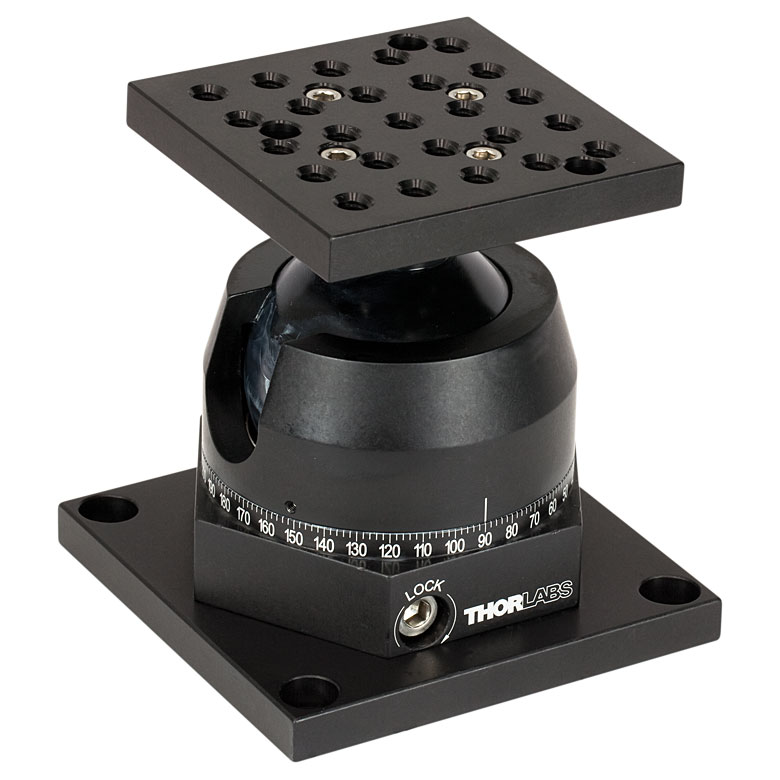

SL20/M — оптический столик с шарнирной конструкцией для установки и регулировки компонентов в исследовательской оптической системе. Метрические резьбовые отверстия M6 × 1,0 позволяют крепить совместимые держатели, пластины и опоры без перехода на дюймовый стандарт. Это особенно удобно при сборке одного рабочего узла на метрическом оптическом столе.
Столик может использоваться в качестве промежуточного интерфейса между оптической платформой и отдельным блоком оптики. При построении системы удобно сначала закрепить базовую часть и выставить её ориентацию, затем установить верхнее оборудование и проверить доступность винтов и траекторию возможного перемещения.
Резьба M6 × 1,0 отличается от 1/4"-20: крепёж не следует взаимозаменять, даже если визуально диаметры близки. Неправильный винт портит резьбу, вызывает перекос и ухудшает повторяемость сборки. Длину винта выбирают по фактической глубине посадки, не допуская упора в детали механизма.
Перед применением в точной измерительной установке необходимо сверить грузоподъёмность, диапазон угловой регулировки и монтажный чертёж. Эти числовые параметры отсутствуют в исходном описании и не должны подменяться характеристиками похожих шарнирных столиков.
Шарнирная схема служит для точной установки положения закреплённого оборудования относительно базовой поверхности. При выборе способа фиксации необходимо учитывать момент, создаваемый вынесенной массой оптического узла: габаритный аксессуар может нагружать шарнир даже при небольшой собственной массе. Жёсткость конструкции и отсутствие люфта критичны для сохранения юстировки.
Характеристики
- Тип: шарнирный оптический столик
- Крепёжная резьба: M6 × 1,0
- Система размеров: метрическая
- Роль в установке: монтаж и ориентация оптического оборудования
- Диапазон угловой регулировки: уточнить в паспорте
- Допустимая нагрузка: уточнить по монтажному чертежу
Отрасли применения
В лабораторных и приборных комплексах SL20/M может применяться в следующих задачах, если выполнены требования по подключению и условиям эксплуатации:
- Монтаж лабораторных оптических узлов на метрическом столе
- Пространственная юстировка держателей и переходных платформ
- Испытание устойчивости оптических сборок к механическим смещениям
- Сборка измерительных и калибровочных стендов
- Установка промежуточных адаптеров в прототипах приборов
