Описание

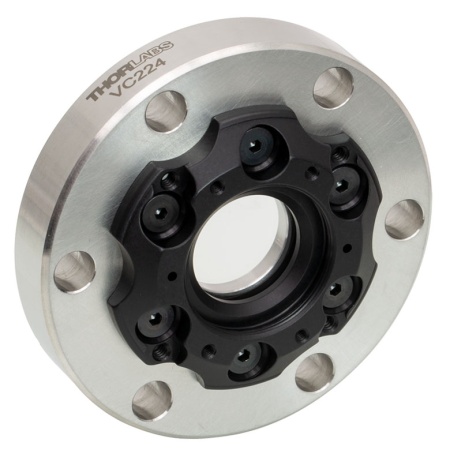

CF-фланец VC224 с номинальным диаметром 2,75 дюйма предназначен для создания герметичного оптического ввода в вакуумные камеры и экспериментальные установки. Встроенное окно из UVFS передаёт излучение через стенку вакуумного объёма и одновременно изолирует внутреннюю среду от атмосферы. Такой узел позволяет наблюдать процесс, вводить лазерный пучок или регистрировать излучение без нарушения вакуумной герметичности.
Плавленый кварц UVFS обладает пропусканием приблизительно от 185 нм до 2,1 мкм, поэтому окно подходит для ультрафиолетовых, видимых и ближних инфракрасных задач. В данном исполнении покрытие отсутствует, что сохраняет широкополосность, но требует учитывать отражения на двух поверхностях. Фланцевая конструкция совместима с вакуумными системами CF соответствующего размера.
При установке необходимо использовать подходящую прокладку, соблюдать чистоту уплотнительных поверхностей и равномерно затягивать крепёж. Нельзя допускать точечного давления на кварцевое окно. Перед откачкой вакуумной камеры проверяют отсутствие загрязнений, царапин и повреждений фланца. Рабочее давление и температурный диапазон определяются конкретной конфигурацией вакуумной системы и должны подтверждаться документацией.
Характеристики
- Тип: CF-фланец с интегрированным оптическим окном.
- Размер фланца: 2,75 дюйма.
- Материал окна: UVFS, плавленый кварц.
- Покрытие: отсутствует.
- Спектральный диапазон материала: приблизительно 185 нм – 2,1 мкм.
- Назначение: герметичный ввод и вывод оптического излучения.
- Совместимость: вакуумные системы с фланцами CF соответствующего стандарта.
- Особенности: передача УФ, видимого и ближнего ИК-излучения.
Отрасли применения
- Вакуумная оптика.
- Плазменные и технологические установки.
- Лазерная обработка в вакууме.
- Исследования поверхностей и тонких плёнок.
- Ускорительная и космическая техника.
- Научные вакуумные камеры.
