Описание

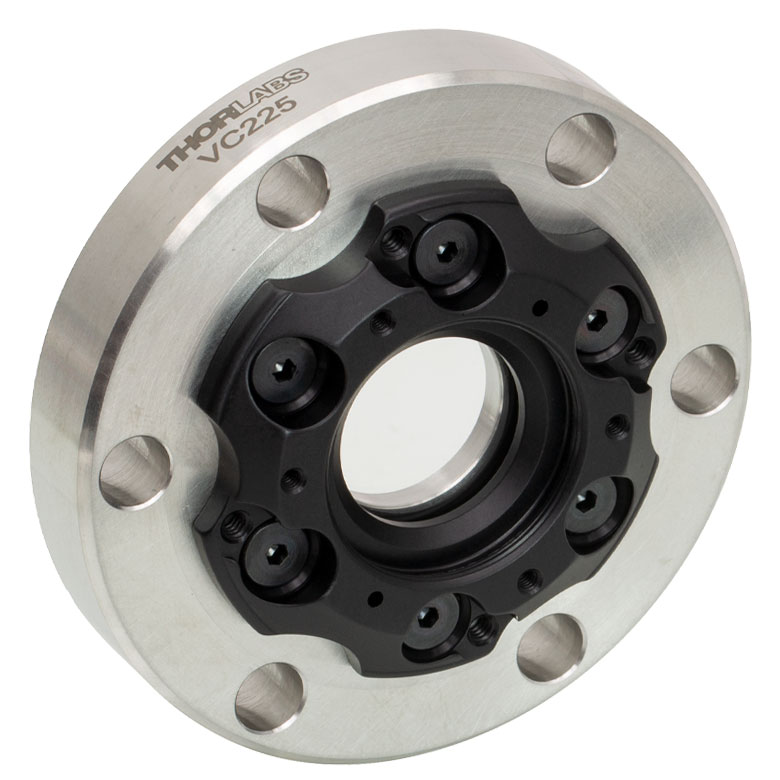

VC225 — это высоковакуумный CF-фланец (Conflat) диаметром 2.75 дюйма (DN40) с установленным непокрытым окном из кристалла флюорида кальция (CaF2), обеспечивающим оптическую передачу в широком спектральном диапазоне от 185 нм до 8 мкм, производства Thorlabs. Фланец предназначен для вывода или ввода оптического излучения в высоковакуумные системы и рассчитан на предельный вакуум до 1×10⁻⁸ Торр, что соответствует требованиям большинства исследовательских вакуумных установок. Уплотнение между металлическим фланцем и стеклянным окном обеспечивается витоновым O-кольцом, гарантирующим герметичность соединения при значительных перепадах давления.
Окно фланца имеет диаметр 1 дюйм (25.4 мм) при толщине 0.20 дюйма (5.0 мм) и обеспечивает световую апертуру Ø0.71 дюйма (18 мм), что определяет максимальный диаметр пучка, который может беспрепятственно проходить через окно без обрезания периферийных лучей. Данный фланец является фиксированным (без возможности вращения) и совместим со стандартными сменными окнами толщиной от 4.9 до 5.15 мм из ассортимента плоских окон Thorlabs, что позволяет заменить повреждённое окно без замены всего фланца, за исключением клинообразных окон, которые не совместимы с данной конструкцией.
Материал CaF2 отличается широким диапазоном оптической прозрачности, охватывающим глубокий ультрафиолет и средний инфракрасный диапазон, что делает данный фланец пригодным для вакуумных установок, работающих в обеих этих областях спектра. Установка фланца производится путём совмещения ножевых кромок сопрягаемых CF-фланцев с прокладкой между ними и постепенной равномерной затяжкой болтов по диагональной схеме крест-накрест для достижения равномерного герметичного соединения. Такая конструкция типична для сверхвысоковакуумных экспериментальных установок в физике и спектроскопии.
Характеристики
Типоразмер фланца: CF Ø2.75" (DN40). Материал окна: флюорид кальция (CaF2), без покрытия. Спектральный диапазон пропускания: 185 нм – 8 мкм. Диаметр/толщина окна: Ø1" (25.4 мм) / 0.20" (5.0 мм), световая апертура Ø0.71" (18 мм). Предельный вакуум: до 1×10⁻⁸ Торр, уплотнение витоновым O-кольцом.
Отрасли применения
Фланец VC225 применяется в высоковакуумных экспериментальных установках физики и спектроскопии для оптического доступа к вакуумной камере в широком спектральном диапазоне от глубокого УФ до среднего ИК. Он используется в атомной физике, лазерном охлаждении и научных исследованиях, где требуется передача излучения через герметичную вакуумную границу. Также фланец находит применение в промышленных вакуумных технологических установках с оптическим контролем процесса.
