Описание

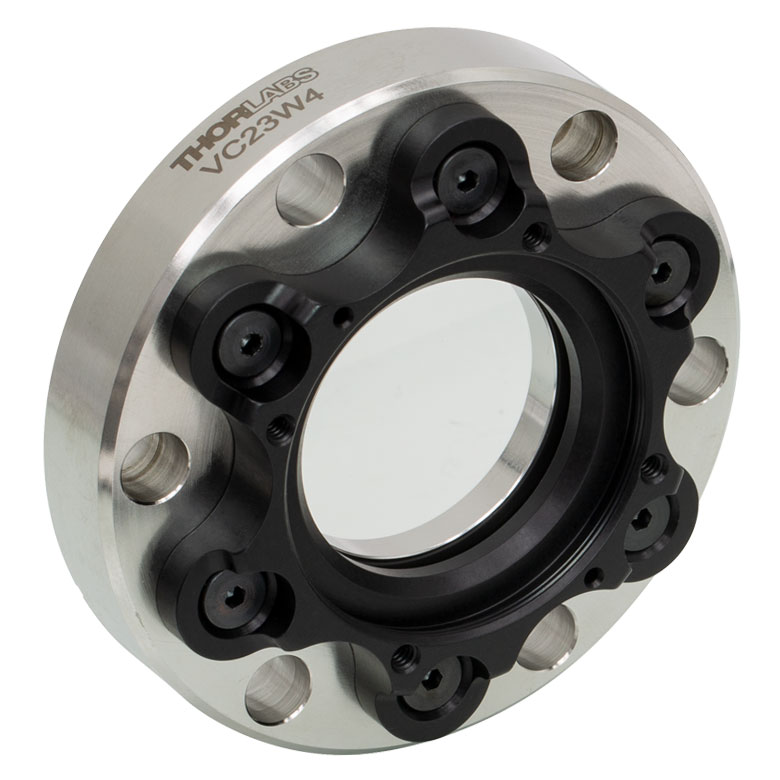

VC23W4 — вакуумный иллюминатор с фланцем CF диаметром 2,75 дюйма и клиновидным оптическим окном из материала UFVS, оптическое кварцевое стекло. Оптическая поверхность не имеет просветляющего покрытия; указанный материал может использоваться в спектральном интервале 185 нм – 2,1 мкм.
CF-фланец используется для разъёмного соединения с вакуумной камерой. Уплотнение формируется прижимом сопрягаемых ножевых кромок к соответствующей металлической прокладке. Для надёжной сборки требуется совместимый ответный фланец, правильно подобранная прокладка и соблюдение последовательности затяжки крепежа.
Клиновидная геометрия разводит отражения от передней и задней поверхностей по углу. Это полезно в интерферометрии и лазерных измерениях, где параллельное окно могло бы формировать паразитный эталон Фабри–Перо.
Кварцевое стекло используют в широком оптическом диапазоне, но пропускание зависит от толщины, состояния поверхности и покрытия. Оно не эквивалентно нулевому поглощению или неизменному коэффициенту пропускания на любой длине волны.
Отсутствие просветляющего покрытия означает, что на каждой границе сред присутствует собственное френелевское отражение. При построении чувствительной измерительной схемы его учитывают при оценке фонового сигнала.
При проектировании необходимо отличать геометрический диаметр окна от действующей световой апертуры, ограничиваемой оправой. Допустимое дифференциальное давление, температуру прогрева и скорость откачки определяют по паспорту собранного узла, не выводя их только из стандарта CF.
Клиновидное окно без просветления позволяет уменьшить влияние интерференции между отражениями от поверхностей, но не устранить сами френелевские потери. Для широкополосной спектроскопии эти потери целесообразно учитывать калибровкой.
Характеристики
- Тип фланца: CF (ConFlat), наружный размер 2,75 дюйма
- Посадочный диаметр окна: 1,5 дюйма
- Материал: UFVS, оптическое кварцевое стекло
- Геометрия окна: клиновидная
- Оптическое покрытие: отсутствует
- Спектральный диапазон: 185 нм – 2,1 мкм
Отрасли применения
- Оптический ввод пучка в вакуумную камеру
- Спектроскопия газов, плазмы и материалов под разрежением
- Интерферометрические эксперименты с герметичным оптическим доступом
