Описание

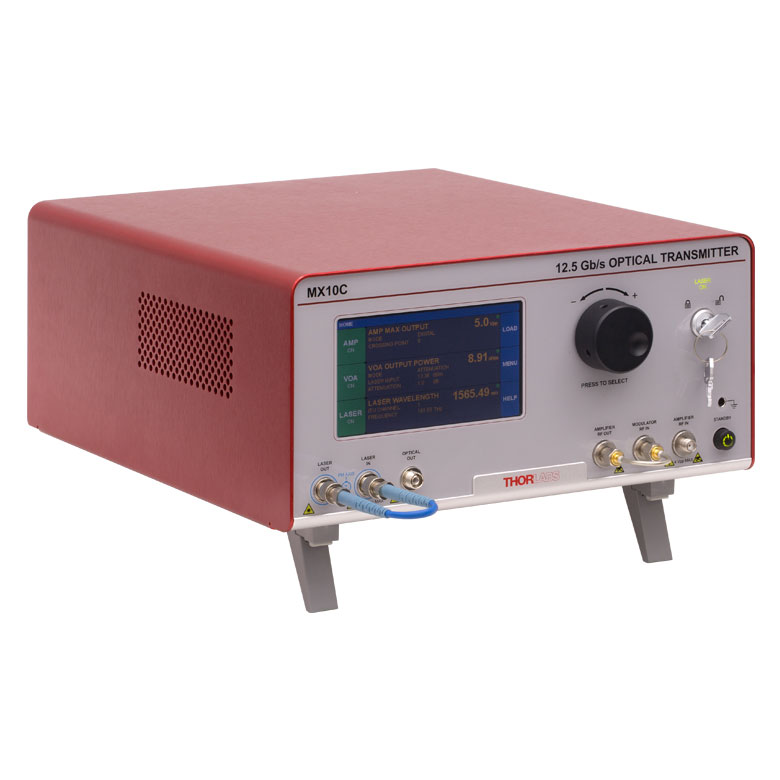

MX10C — это высокоскоростной оптический передатчик с встроенным фазовым модулятором и максимальной скоростью цифровой модуляции 12.5 Гбит/с, производства Thorlabs, представляющий собой полностью интегрированное решение для формирования модулированных по фазе оптических сигналов в C-диапазоне телекоммуникационных длин волн. Устройство построено на основе проверенной технологии фазового модулятора из ниобата лития (LiNbO3), управляемого высококачественным радиочастотным усилителем, и включает в себя встроенный перестраиваемый по частоте лазер C-диапазона телекоммуникационного класса точности, что избавляет пользователя от необходимости приобретения и интеграции отдельного источника излучения и внешнего модулятора для формирования фазово-модулированного оптического сигнала [web:580][web:587].
Прибор поддерживает цифровую фазовую модуляцию со скоростью до 12.5 Гбит/с и обеспечивает полосу до 7 ГГц при работе в аналоговом режиме модуляции, что делает его пригодным как для форматов двоичной фазовой манипуляции BPSK и дифференциальной фазовой манипуляции DPSK, широко применяемых в оптических телекоммуникационных системах, так и для аналоговых задач фазовой модуляции светового сигнала в исследовательских целях [web:581][web:587]. Встроенный перестраиваемый лазер C-диапазона работает в полосе примерно от 1527.6 до 1565.5 нм по стандартной сетке частот ITU с шагом 50 ГГц, а дополнительно доступна функция активной стабилизации выходной длины волны лазера [web:587].
Встроенный регулируемый оптический аттенюатор и система мониторинга мощности обеспечивают практически автоматическую стабилизацию выходной оптической мощности передатчика, а лазерный источник соединён с модулятором внешним петлевым кабелем обратной связи, что позволяет при необходимости модулировать сигнал от собственного внешнего лазерного источника пользователя в диапазоне от 1250 до 1610 нм [web:581][web:587]. Управление прибором осуществляется через сенсорный экран на передней панели либо удалённо по интерфейсам USB или RS-232 на задней панели, что упрощает интеграцию передатчика в автоматизированные испытательные стенды и производственные линии тестирования оптических компонентов [web:587].
Характеристики
Максимальная скорость цифровой модуляции: 12.5 Гбит/с. Полоса в аналоговом режиме: до 7 ГГц. Тип модулятора: фазовый, на основе LiNbO3. Встроенный лазер: перестраиваемый, C-диапазон, ITU-сетка 50 ГГц, ~1527.6-1565.5 нм. Диапазон работы с внешним лазером: 1250-1610 нм. Оптические разъёмы: FC/PC, 2.0 мм узкий ключ. Управление: сенсорный экран, USB, RS-232 [web:580][web:581][web:587].
Отрасли применения
Передатчик MX10C применяется при построении высокоскоростных оптических каналов связи и тестировании фазово-модулированных телекоммуникационных сигналов. Он используется в научно-исследовательских лабораториях фотоники и телекоммуникационной отрасли для проведения экспериментов с оптической фазовой модуляцией и испытаний компонентов волоконно-оптических линий связи [web:587]. Также прибор находит применение на производстве при тестировании и калибровке оптоэлектронных компонентов, работающих с форматами модуляции BPSK и DPSK.
