Описание

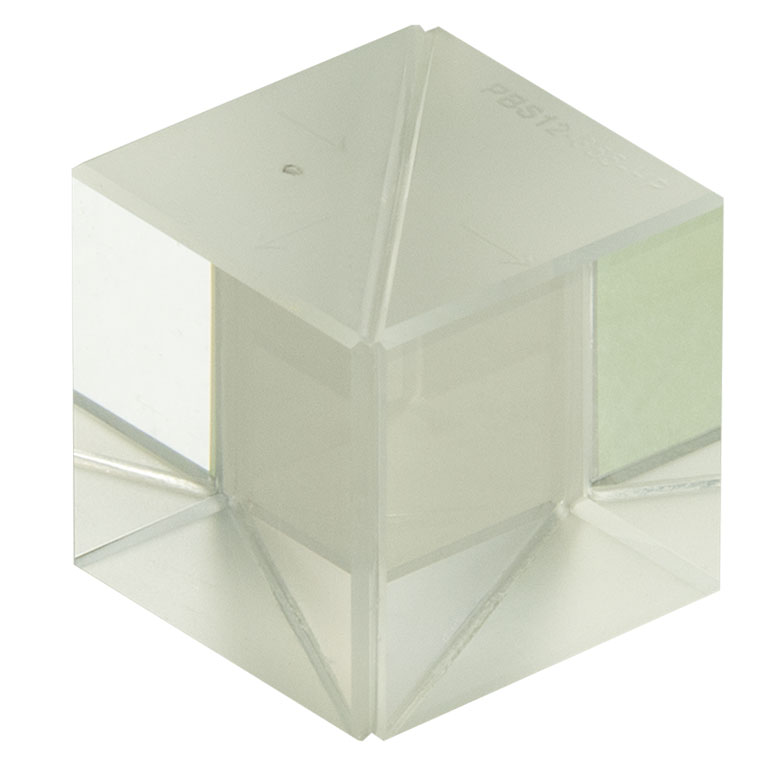

Поляризационный светоделительный куб PBS12-355-HP представляет собой оптический элемент, состоящий из двух прямоугольных призм, склеенных по гипотенузной грани со специальным диэлектрическим покрытием на границе раздела, которое разделяет падающий пучок на два ортогонально поляризованных компонента: излучение с одной ориентацией поляризации проходит через куб прямо, а с перпендикулярной — отражается под углом 90°. Обозначение HP (High Power) указывает на исполнение с повышенной лучевой стойкостью покрытия, что позволяет использовать элемент с высокоинтенсивным лазерным излучением без риска повреждения склеивающего слоя или диэлектрического покрытия. Рабочая длина волны 355 нм соответствует третьей гармонике Nd:YAG лазера, широко применяемой в промышленных и научных лазерных системах ультрафиолетового диапазона.
Кубическая форма с гранью в половину дюйма обеспечивает компактную интеграцию элемента в оптическую схему при сохранении механической прочности склеенной конструкции.
Характеристики
- Тип изделия: поляризационный светоделительный куб
- Артикул производителя: PBS12-355-HP
- Сторона куба: 1/2 дюйма (12.7 мм)
- Рабочая длина волны: 355 нм
- Особенность: высокая лучевая стойкость покрытия
- Производитель: Thorlabs
Отрасли применения
Поляризационные светоделительные кубы с повышенной лучевой стойкостью применяются в мощных лазерных системах ультрафиолетового диапазона для управления поляризацией и разделения пучка, в лазерной микрообработке, научных экспериментах по нелинейной оптике и в системах прецизионной лазерной резки и маркировки, где важна стабильная работа оптики при высоких уровнях энергии импульсного или непрерывного излучения.
Компания Thorlabs предлагает поляризационные светоделительные кубики для работы с излучением высокой мощности на длинах волн 405, 633, 780 – 808 нм или гармониками излучения Nd:YAG лазера (355, 532 или 1064 нм). В ассортименте представлены кубики с длиной ребра 1/2" (12.7 мм) и 1" (25.4 мм). Четыре грани куба покрыты слоем диэлектрика для минимизации отражения излучения на длинах волн рабочего диапазона.
Для создания светоделительной поверхности в кубиках не используются эпоксидные материалы. Соединение призм осуществляется методом оптического контакта, что позволяет минимизировать абсорбцию и потери на рассеяние. Соединяемые поверхности хорошо отполированы, что и позволяет создать надежный контакт. Благодаря данной технологии компания Thorlabs может создавать компактные, термоустойчивые кубики с высоким коэффициентом пропускания и минимальным смещением пучка.
Покрытие наносится только на одну из диагональных поверхностей до их соединения. Для разделения пучка на два с s- и p-поляризацией свет может падать на любую из полированных граней. Для удобства пользователя на каждой из частей светоделителя выгравирован парт-номер и стрелки, указывающие один из возможных путей луча.
Деление пучка на два луча с s и p поляризацией осуществляется путем отражения s компоненты и пропускания p компоненты. Для получения высокого коэффициента экстинкции поляризации (PER (Polarization extinction ratio) – отношение мощностей излучения с разными направлениями поляризации) используйте проходящий пучок (Tp:Ts > 2000:1)
Особенности:
- Материал: плавленный кварц;
- Рабочие длины волн: 355, 405, 532, 633, 780 – 808 нм или 1064 нм;
- Высокая лучевая стойкость: >10 Дж/см2;
- Эффективность пропускания света: > 95% (p поляризация);
- Эффективность отражения света: > 99.5% (s поляризация);
- Отклонение прошедшего луча: <5 аркминут;
- Качество поверхности: 20-10 Scratch-Dig (характерный размер царапины/скола).
