Описание

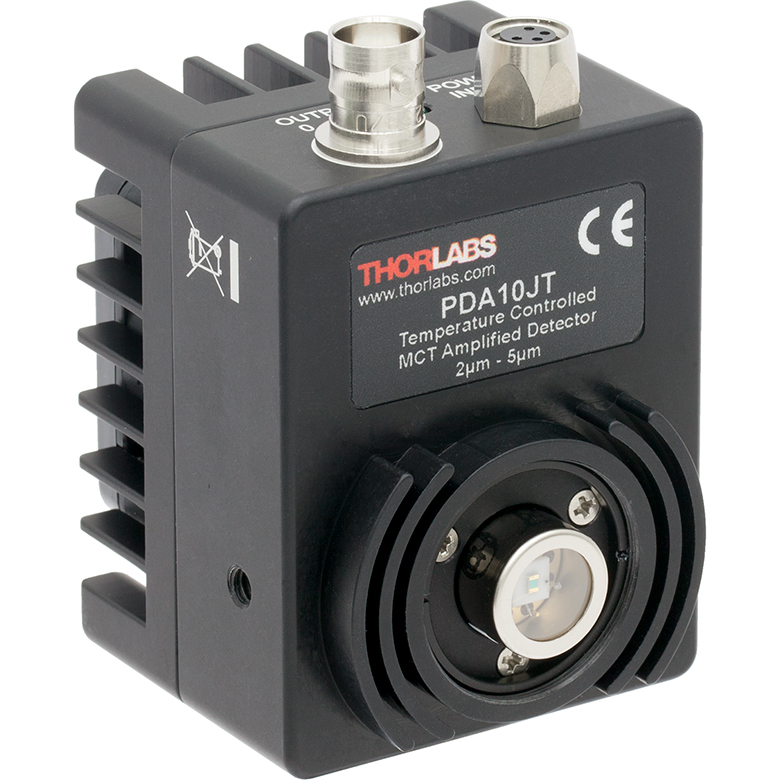

Термоэлектрически охлаждаемый MCT-приемник предназначен для регистрации переменной составляющей среднего ИК-излучения. Чувствительный материал HgCdTe объединен с усилителем, имеющим емкостную связь. Он подходит для модулированного света и прерываемых пучков, но не является прямым датчиком неизменной средней мощности без дополнительной методики.
PDA10JT рассчитан на 2,0–5,4 мкм; чувствительная область 1 мм². Максимальная полоса составляет 160 кГц в предусмотренной конфигурации.
Выход PDA10JT имеет AC-связь и подавляет постоянную составляющую. Для измерения непрерывного источника требуется оптическая модуляция либо прерывание и подходящая обработка. Амплитуда на выходе зависит также от частоты и формы модуляции, поэтому ее нельзя без поправок трактовать как среднюю мощность источника.
Для PDA10JT верхняя частота 160 кГц существенно ниже полосы быстрых неохлаждаемых InGaAs-детекторов. Она подходит не для любой формы коротких импульсов. Если нужен количественный анализ фронта, сначала оценивают отклик всего приемного тракта и способность усилителя не насыщаться на максимуме сигнала.
Охлаждение PDA10JT снижает температурно-зависимые вклады, но не устраняет световой фон, шум усилителя и нестабильность внешнего тракта. После изменения условий проверяют установление теплового режима.
Питание PDA10JT выполняется через предусмотренный внешний источник.
Перед измерением с PDA10JT выбирают подходящую оптику и ограничивают поток, чтобы не перегрузить чувствительный элемент.
Характеристики
- Артикул: PDA10JT.
- Материал приемника: HgCdTe (MCT); область 2,0–5,4 мкм.
- Активная область: 1 мм².
- Максимальная полоса: 160 кГц.
- Связь усилительного тракта: AC.
- Термоэлектрическое охлаждение: предусмотрено.
- Усиление: настройка по руководству соответствующего исполнения.
- Сетевой диапазон определяется паспортом фактического внешнего адаптера.
- Встроенный приемник не является самостоятельным спектрометром.
Отрасли применения
- ИК-исследования: регистрация излучения 2,0–5,4 мкм приемником PDA10JT.
- Модуляционная спектроскопия: работа с прерываемым пучком и частотно-согласованной регистрацией.
- Лабораторные стенды: сравнение сигналов при стабильной геометрии, измеренном фоне и подтвержденной линейности PDA10JT.
