Описание

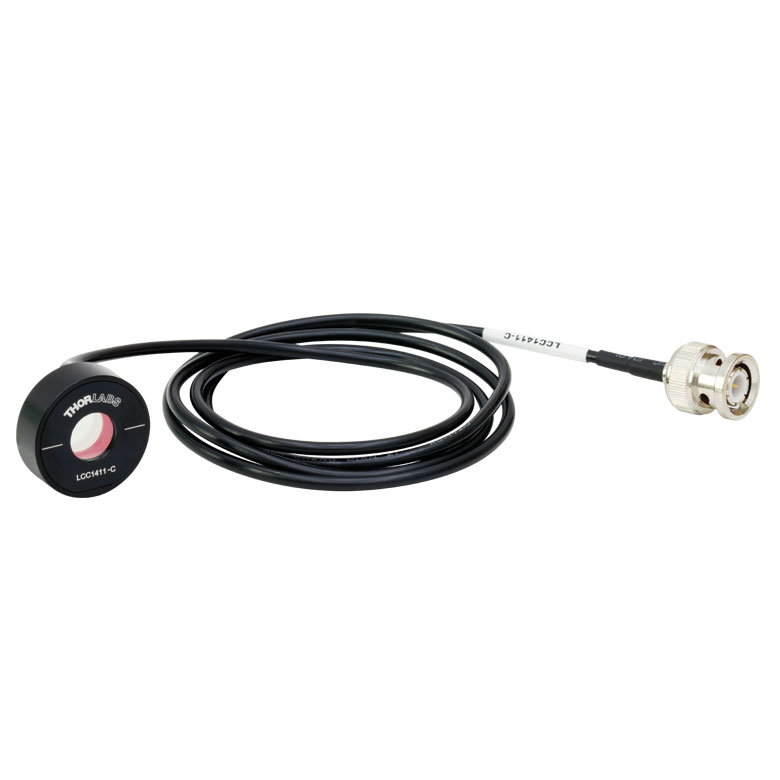

ЖК полуволновая пластинка (артикул LCC1411-C, производитель Thorlabs) — фазовая или волновая пластинка.
Фазовая пластинка изменяет состояние поляризации проходящего через неё света за счёт разной скорости прохождения света с разным направлением поляризации внутри двулучепреломляющего материала пластинки — такие элементы применяют для точного управления поляризацией лазерного излучения в оптических схемах.
Основные технические параметры этого изделия: апертура — 10 мм.
Компания Thorlabs — один из крупнейших мировых производителей фотонного и оптомеханического оборудования, выпускающий как отдельные оптические компоненты, так и готовые узлы и системы для научных, промышленных и медицинских применений; артикул ЖК полуволновая пластинка точно определяет конкретную модель LCC1411-C и её технические характеристики в каталоге производителя.
Конкретную модель такого компонента, как ЖК полуволновая пластинка, подбирают под задачу по совокупности его технических параметров, указанных производителем, — с учётом требуемого рабочего диапазона, механических и электрических характеристик и совместимости с остальными узлами собираемой системы.
Такие компоненты, как ЖК полуволновая пластинка, обычно закупают не по одному, а сразу в составе продуманной спецификации всей системы — совместно с сопрягаемыми держателями, крепежом и электроникой, чтобы вся сборка при первом же монтаже подошла друг к другу без дополнительной механической доработки на месте.
Каталожный артикул производителя (в данном случае — LCC1411-C) однозначно определяет конкретное исполнение изделия ЖК полуволновая пластинка — даже небольшое отличие в маркировке модели может означать другой рабочий диапазон, другое покрытие или другой посадочный размер, поэтому при заказе на замену или в дополнение к уже имеющемуся оборудованию артикул стоит сверять точно, а не по общему названию товара.
Характеристики
- Артикул: LCC1411-C; производитель: Thorlabs
- Наименование: ЖК полуволновая пластинка
- апертура: 10 мм
- просветляющее покрытие: 1050 - 1700 нм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Компания Thorlabs предлагает фазовые пластинки, изготовленный на основе нематических жидких кристаллов с регулируемыми параметрами. Отсутствие подвижных частей обеспечивает малое время переключения (порядка миллисекунд). Для заказа доступно несколько вариантов просветляющего покрытия для разных спектральных диапазонов: 350 - 700 нм, 650 - 1050 нм, 1050 - 1700 нм, 1650 - 3000 нм или 3600 - 5600 нм.
ЖК фазовые пластинки изготавливают с диаметром апертуры Ø10 мм и Ø20 мм. Элементы с апертурой 10 мм осуществляют фазовый сдвиг в диапазоне от 0 нм до λ/2 (пластинки с компенсацией остаточных эффектов) или от ~30 нм до λ/2. Пластинки с компенсацией остаточных эффектов оснащена жидкокристаллическим полимером, который компенсирует остаточный фазовый сдвиг в пластинке, чтобы при определенном напряжении вносимая разность хода составляла 0 нм
Внешний диаметр пластинок с апертурой Ø10 мм составляет 1", что позволяет устанавливать их в стандартные держатели оптики от компании Thorlabs. В ассортименте также представлены пластинки без оправы (LCC1111U-A) для OEM применений. Пластинки с апертурой Ø20 мм обладают внешним диаметром 2".
Представленные фазовые пластинки обладают прекрасной однородностью отклика, низким уровнем оптических потерь и низким уровнем искажения волнового фронта. Данные элементы обеспечивают короткое время переключения, широкий спектральный и температурный диапазон. Компания Thorlabs также предлагает волновые пластинки с температурной стабилизацией.
Особенности:
- Волновые пластинки для управление состоянием поляризации и/или фазового сдвига;
- Нематические жидкие кристаллы;
- Компенсация остаточных эффектов;
- Фазовый сдвиг: 0 нм до λ/2;
- Апертура: Ø10 мм или Ø20 мм;
- Высокая однородность отклика;
- Просветляющие покрытия для видимого, ближнего и среднего ИК диапазонов.
