Описание

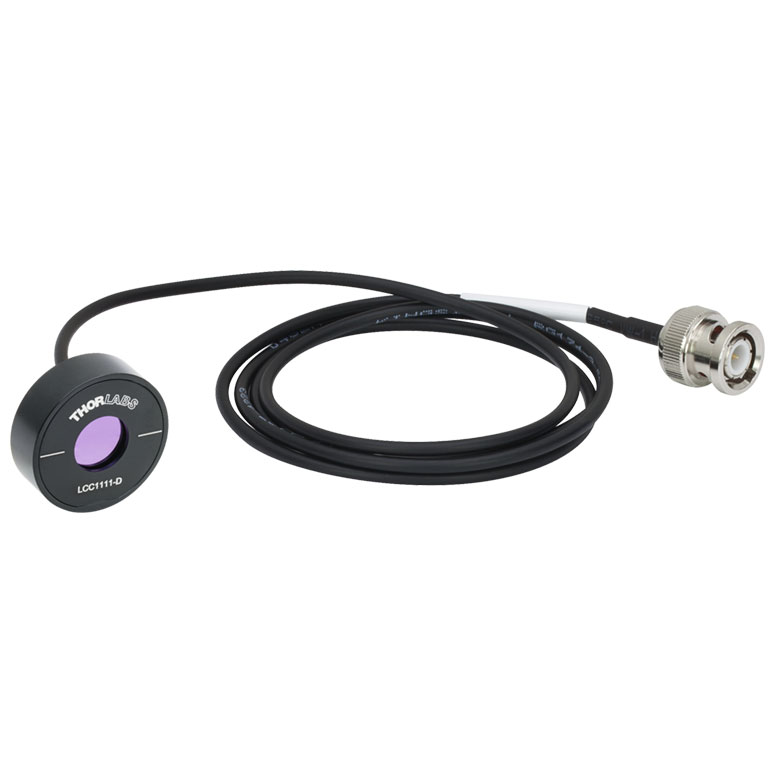

Жидкокристаллическая полуволновая пластинка LCC1111-D с апертурой 10 мм от компании Thorlabs представляет собой электронно управляемый оптический ретардер, в котором фазовая задержка между ортогональными компонентами поляризации регулируется не механическим поворотом кристаллической пластины, а изменением приложенного к жидкокристаллической ячейке электрического напряжения. Молекулы жидкого кристалла, заключённые между двумя прозрачными электродами, меняют свою ориентацию под действием электрического поля, что изменяет эффективный показатель преломления для необыкновенной волны и, соответственно, величину набегающей разности фаз. Такая конструкция позволяет реализовать функцию полуволновой пластинки без движущихся частей, обеспечивая высокое быстродействие переключения состояния поляризации и длительный ресурс работы. Просветляющее покрытие ячейки рассчитано на инфракрасный диапазон 1650-3000 нм, что относит компонент к устройствам, предназначенным для работы с источниками среднего инфракрасного диапазона, включая некоторые волоконные и твердотельные лазеры телекоммуникационного и спектроскопического назначения.
Характеристики
- Тип: жидкокристаллическая полуволновая пластинка
- Модель: LCC1111-D
- Апертура: 10 мм
- Просветляющее покрытие: 1650-3000 нм
- Управление: электрическое, без механических частей
- Производитель: Thorlabs
Отрасли применения
Жидкокристаллические ретардеры применяются в системах поляризационной модуляции, оптических коммуникациях, эллипсометрии и научных лазерных установках, где требуется быстрое электронное управление состоянием поляризации излучения. Их используют в исследованиях жидкокристаллических материалов, в адаптивной оптике, а также в приборах для дистанционного зондирования и спектроскопии среднего инфракрасного диапазона, где механическое вращение волновых пластин было бы слишком медленным или ненадёжным решением.
Компания Thorlabs предлагает фазовые пластинки, изготовленный на основе нематических жидких кристаллов с регулируемыми параметрами. Отсутствие подвижных частей обеспечивает малое время переключения (порядка миллисекунд). Для заказа доступно несколько вариантов просветляющего покрытия для разных спектральных диапазонов: 350 - 700 нм, 650 - 1050 нм, 1050 - 1700 нм, 1650 - 3000 нм или 3600 - 5600 нм.
ЖК фазовые пластинки изготавливают с диаметром апертуры Ø10 мм и Ø20 мм. Элементы с апертурой 10 мм осуществляют фазовый сдвиг в диапазоне от 0 нм до λ/2 (пластинки с компенсацией остаточных эффектов) или от ~30 нм до λ/2. Пластинки с компенсацией остаточных эффектов оснащена жидкокристаллическим полимером, который компенсирует остаточный фазовый сдвиг в пластинке, чтобы при определенном напряжении вносимая разность хода составляла 0 нм
Внешний диаметр пластинок с апертурой Ø10 мм составляет 1", что позволяет устанавливать их в стандартные держатели оптики от компании Thorlabs. В ассортименте также представлены пластинки без оправы (LCC1111U-A) для OEM применений. Пластинки с апертурой Ø20 мм обладают внешним диаметром 2".
Представленные фазовые пластинки обладают прекрасной однородностью отклика, низким уровнем оптических потерь и низким уровнем искажения волнового фронта. Данные элементы обеспечивают короткое время переключения, широкий спектральный и температурный диапазон. Компания Thorlabs также предлагает волновые пластинки с температурной стабилизацией.
Особенности:
- Волновые пластинки для управление состоянием поляризации и/или фазового сдвига;
- Нематические жидкие кристаллы;
- Компенсация остаточных эффектов;
- Фазовый сдвиг: 0 нм до λ/2;
- Апертура: Ø10 мм или Ø20 мм;
- Высокая однородность отклика;
- Просветляющие покрытия для видимого, ближнего и среднего ИК диапазонов.
