Описание

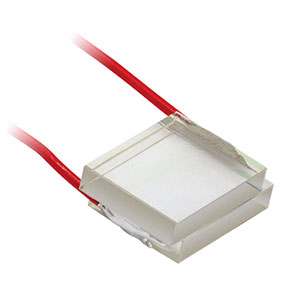

Жидкокристаллическая фазовая пластинка LCC1111U-A производства Thorlabs представляет собой управляемый электрооптический элемент, изменяющий состояние поляризации проходящего света за счет варьируемого двулучепреломления слоя жидких кристаллов, заключенного между двумя прозрачными электродными пластинами. В отличие от классических кристаллических волновых пластин с фиксированным значением фазового сдвига, данное устройство позволяет плавно регулировать величину вносимой разности фаз путем изменения приложенного к электродам переменного напряжения, что дает возможность программно перестраивать оптическую задержку без механической замены компонента. Такая гибкость особенно ценна в автоматизированных оптических установках, где требуется быстрая и повторяемая модуляция поляризации без вмешательства оператора. Просветляющее покрытие, нанесенное на внешние поверхности элемента, снижает паразитные френелевские отражения в широком диапазоне длин волн от 350 до 700 нм, охватывающем значительную часть видимого и ближнего ультрафиолетового спектра, что повышает эффективность пропускания и уменьшает уровень бликов и паразитных интерференционных эффектов в оптическом тракте.
Характеристики
- Производитель и модель: Thorlabs LCC1111U-A
- Тип элемента: жидкокристаллическая (ЖК) фазовая пластинка с электрической регулировкой
- Апертура (рабочий диаметр): 10 мм
- Просветляющее покрытие: рассчитано на диапазон 350–700 нм
- Принцип управления: изменение фазового сдвига за счет приложенного напряжения
Отрасли применения
ЖК фазовые пластинки данного типа применяются в поляризационной микроскопии, эллипсометрии и системах динамического контроля состояния поляризации лазерного излучения, где требуется быстрая электронная перестройка без механических подвижных частей. Их используют в оптических коммуникационных системах для модуляции сигнала, в научных установках для исследования свойств материалов методом поляризационного анализа, а также в биомедицинской оптике и приборах контроля напряжений в прозрачных материалах. Широкий диапазон просветляющего покрытия делает элемент удобным для мультиспектральных экспериментальных стендов, где один и тот же компонент используется на разных длинах волн видимого диапазона.
Компания Thorlabs предлагает фазовые пластинки, изготовленный на основе нематических жидких кристаллов с регулируемыми параметрами. Отсутствие подвижных частей обеспечивает малое время переключения (порядка миллисекунд). Для заказа доступно несколько вариантов просветляющего покрытия для разных спектральных диапазонов: 350 - 700 нм, 650 - 1050 нм, 1050 - 1700 нм, 1650 - 3000 нм или 3600 - 5600 нм.
ЖК фазовые пластинки изготавливают с диаметром апертуры Ø10 мм и Ø20 мм. Элементы с апертурой 10 мм осуществляют фазовый сдвиг в диапазоне от 0 нм до λ/2 (пластинки с компенсацией остаточных эффектов) или от ~30 нм до λ/2. Пластинки с компенсацией остаточных эффектов оснащена жидкокристаллическим полимером, который компенсирует остаточный фазовый сдвиг в пластинке, чтобы при определенном напряжении вносимая разность хода составляла 0 нм
Внешний диаметр пластинок с апертурой Ø10 мм составляет 1", что позволяет устанавливать их в стандартные держатели оптики от компании Thorlabs. В ассортименте также представлены пластинки без оправы (LCC1111U-A) для OEM применений. Пластинки с апертурой Ø20 мм обладают внешним диаметром 2".
Представленные фазовые пластинки обладают прекрасной однородностью отклика, низким уровнем оптических потерь и низким уровнем искажения волнового фронта. Данные элементы обеспечивают короткое время переключения, широкий спектральный и температурный диапазон. Компания Thorlabs также предлагает волновые пластинки с температурной стабилизацией.
Особенности:
- Волновые пластинки для управление состоянием поляризации и/или фазового сдвига;
- Нематические жидкие кристаллы;
- Компенсация остаточных эффектов;
- Фазовый сдвиг: 0 нм до λ/2;
- Апертура: Ø10 мм или Ø20 мм;
- Высокая однородность отклика;
- Просветляющие покрытия для видимого, ближнего и среднего ИК диапазонов.
