Описание

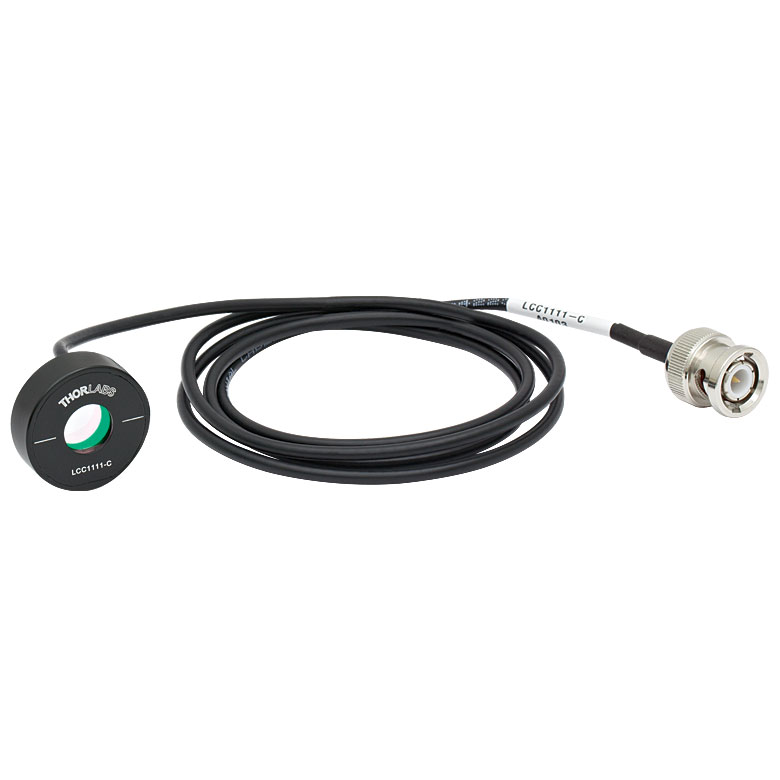

Жидкокристаллическая полуволновая пластинка LCC1111-C от компании Thorlabs представляет собой управляемый электрически элемент, изменяющий состояние поляризации проходящего излучения за счёт изменения ориентации молекул жидкого кристалла под действием приложенного напряжения. В отличие от традиционной твердотельной волновой пластинки с фиксированной толщиной кристалла, жидкокристаллическая пластинка позволяет динамически регулировать величину вносимой фазовой задержки, что даёт возможность электронно управлять поворотом плоскости поляризации без механического вращения элемента. Апертура устройства составляет 10 мм, что достаточно для большинства коллимированных лазерных пучков среднего диаметра. Просветляющее покрытие оптимизировано под диапазон 1050-1700 нм, охватывающий телекоммуникационные окна ближнего инфракрасного излучения, включая широко используемую полосу 1550 нм. Такая функциональность делает жидкокристаллические пластинки востребованными там, где требуется быстрое электронное переключение поляризационного состояния без использования подвижных механических частей.
Характеристики
- Тип изделия: жидкокристаллическая полуволновая пластинка
- Модель: LCC1111-C
- Производитель: Thorlabs
- Апертура: 10 мм
- Просветляющее покрытие: для диапазона 1050-1700 нм
- Принцип управления: электрическое изменение ориентации жидкого кристалла
- Функция: динамическая регулировка поляризации без механического вращения
Отрасли применения
Жидкокристаллические волновые пластинки применяются в телекоммуникационном оборудовании для управления состоянием поляризации сигнала в волоконно-оптических линиях связи, работающих в диапазоне 1550 нм. Их используют в лазерных системах для быстрой модуляции поляризации, в поляриметрических измерительных приборах, а также в научных экспериментах по квантовой оптике и криптографии, где требуется точное и быстрое электронное управление состоянием поляризации фотонов. Также подобные элементы находят применение в оптических изоляторах, переключателях и модуляторах для систем передачи данных, а также в исследовательских лабораториях, изучающих взаимодействие поляризованного света с веществом в ближнем ИК-диапазоне.
Компания Thorlabs предлагает фазовые пластинки, изготовленный на основе нематических жидких кристаллов с регулируемыми параметрами. Отсутствие подвижных частей обеспечивает малое время переключения (порядка миллисекунд). Для заказа доступно несколько вариантов просветляющего покрытия для разных спектральных диапазонов: 350 - 700 нм, 650 - 1050 нм, 1050 - 1700 нм, 1650 - 3000 нм или 3600 - 5600 нм.
ЖК фазовые пластинки изготавливают с диаметром апертуры Ø10 мм и Ø20 мм. Элементы с апертурой 10 мм осуществляют фазовый сдвиг в диапазоне от 0 нм до λ/2 (пластинки с компенсацией остаточных эффектов) или от ~30 нм до λ/2. Пластинки с компенсацией остаточных эффектов оснащена жидкокристаллическим полимером, который компенсирует остаточный фазовый сдвиг в пластинке, чтобы при определенном напряжении вносимая разность хода составляла 0 нм
Внешний диаметр пластинок с апертурой Ø10 мм составляет 1", что позволяет устанавливать их в стандартные держатели оптики от компании Thorlabs. В ассортименте также представлены пластинки без оправы (LCC1111U-A) для OEM применений. Пластинки с апертурой Ø20 мм обладают внешним диаметром 2".
Представленные фазовые пластинки обладают прекрасной однородностью отклика, низким уровнем оптических потерь и низким уровнем искажения волнового фронта. Данные элементы обеспечивают короткое время переключения, широкий спектральный и температурный диапазон. Компания Thorlabs также предлагает волновые пластинки с температурной стабилизацией.
Особенности:
- Волновые пластинки для управление состоянием поляризации и/или фазового сдвига;
- Нематические жидкие кристаллы;
- Компенсация остаточных эффектов;
- Фазовый сдвиг: 0 нм до λ/2;
- Апертура: Ø10 мм или Ø20 мм;
- Высокая однородность отклика;
- Просветляющие покрытия для видимого, ближнего и среднего ИК диапазонов.
