Поставщик
|
Thorlabs |
|
Артикул
|
GT5-B |
|
Типы изделий
|
поляризационные призмы |
|
Покрытие
|
с покрытием |
|
Габаритные размеры
|
6,5 × 10,1 мм |
|
Коэффициент экстинкции
|
100 000:1 |
|
Световая апертура
|
5 × 5 мм |
|
Диапазон просветляющего покрытия
|
650–1050 нм |

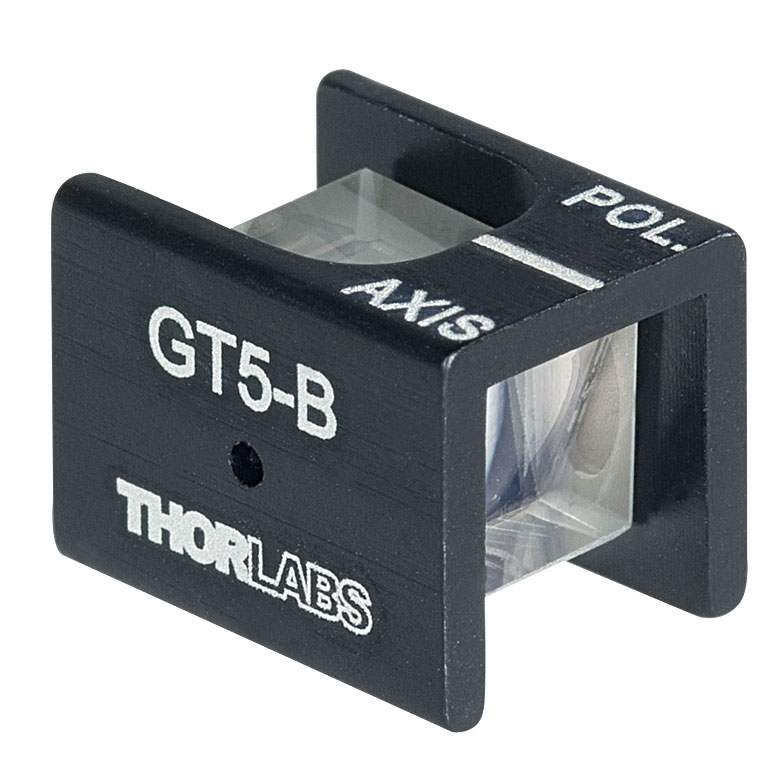

GT5-B предназначен для прецизионного управления линейной поляризацией излучения в красной и ближней инфракрасной областях спектра. Оптические грани поляризатора имеют просветляющее покрытие, рассчитанное на диапазон 650–1050 нм, что способствует снижению отражательных потерь при использовании подходящих лазерных источников.
GT5-B сочетает компактную апертуру с высокой поляризационной селективностью. Это делает модель востребованной в экспериментальных системах, где необходимо контролировать поляризацию при ограниченных размерах оптического тракта.
Преимущества и особенности
- Просветление оптических граней для диапазона 650–1050 нм;
- Возможность использования с распространёнными лазерными источниками на 780, 808 и 980 нм;
- Коэффициент экстинкции 100 000:1 для прошедшего луча;
- Низкий уровень рассеяния;
- Воздушная конструкция без цементирования призм;
- Компактный корпус для установки в лабораторную оптомеханику.
Области применения
- Лазерные установки ближнего инфракрасного диапазона;
- Поляризационная подготовка излучения лазерных диодов;
- Интерферометрические схемы с линейной поляризацией;
- Изучение поляризационно-зависимого пропускания материалов;
- Оптическая диагностика и настройка поляризации лазерных пучков.
Технические характеристики
|
Параметр |
Значение |
|
Рабочий спектральный диапазон |
650–1050 нм |
|
Просветляющее покрытие |
Широкополосное AR, исполнение B |
|
Среднее отражение |
Менее 1% |
|
Световая апертура |
5 × 5 мм |
|
Коэффициент экстинкции |
100 000:1 |
|
Размеры призм (Ш × Д) |
6,5 × 10,1 мм |
|
Порог лазерного повреждения |
5 Дж/см² |
|
Условия измерения порога |
810 нм, 10 нс, 10 Гц, Ø0,155 мм |
|
Искажение волнового фронта |
≤ λ/4 |
|
Качество входной и выходной поверхностей |
20-10 Scratch-Dig |
|
Качество боковых поверхностей |
80-50 Scratch-Dig |
|
Отклонение проходящего луча |
Менее 3 угловых минут |
|
Материал корпуса |
Алюминиевый сплав, чёрное анодирование |
