Поставщик
|
Thorlabs |
|
Артикул
|
GT15 |
|
Типы изделий
|
поляризационные призмы |
|
Спектральный диапазон
|
350–2300 нм |
|
Покрытие
|
с покрытием |
|
Габаритные размеры
|
17,2 × 23,8 мм |
|
Коэффициент экстинкции
|
100 000:1 |
|
Световая апертура
|
15 × 15 мм |

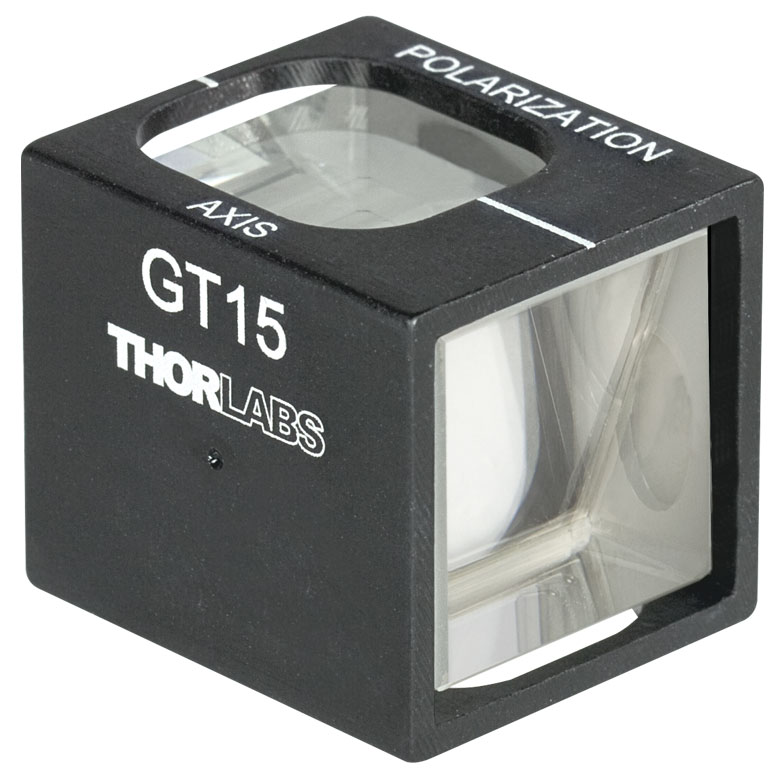

GT15 – поляризатор Глана–Тейлора, рассчитанный на использование в лазерных и исследовательских оптических системах с увеличенным поперечным сечением светового пучка. Световая апертура 15 × 15 мм позволяет работать с более широкими пучками при соблюдении требований к центровке и допустимым углам падения.
GT15 выпускается без просветляющего покрытия, благодаря чему его можно использовать на различных длинах волн в пределах диапазона 350–2300 нм. Высокая поляризационная селективность и крупная апертура делают эту модель подходящей для широкополосных оптических стендов и экспериментальных установок, где необходимо сохранить геометрию проходящего пучка.
Преимущества и особенности
- Максимальная световая апертура среди рассматриваемых моделей GT5, GT10 и GT15;
- Возможность работы с увеличенным диаметром коллимированного излучения;
- Широкий диапазон пропускания без спектрально-селективного AR-покрытия;
- Коэффициент экстинкции 100 000:1;
- Защитный металлический корпус.
Области применения
- Оптические стенды с пучками большого диаметра;
- Исследовательские лазерные комплексы с перестройкой длины волны;
- Поляризационная подготовка расширенных коллимированных пучков;
- Спектроскопические системы с крупной световой апертурой;
- Измерение поляризационных характеристик оптических материалов.
Технические характеристики
|
Параметр |
Значение |
|
Рабочий спектральный диапазон |
350–2300 нм |
|
Просветляющее покрытие |
Без покрытия |
|
Световая апертура |
15 × 15 мм |
|
Коэффициент экстинкции |
100 000:1 |
|
Размеры призм (Ш × Д) |
17,2 × 23,8 мм |
|
Порог лазерного повреждения |
20 Дж/см² |
|
Условия измерения порога |
1064 нм, 10 нс, 10 Гц, Ø0,433 мм |
|
Искажение волнового фронта |
≤ λ/4 |
|
Качество входной и выходной поверхностей |
20-10 Scratch-Dig |
|
Качество боковых поверхностей |
80-50 Scratch-Dig |
|
Отклонение проходящего луча |
Менее 3 угловых минут |
|
Материал корпуса |
Анодированный алюминий |
