WG90530-G - Ge плоскопараллельные пластинки, Ø1/2", просветляющее покрытие: 7 - 12 мкм, Thorlabs

Описание

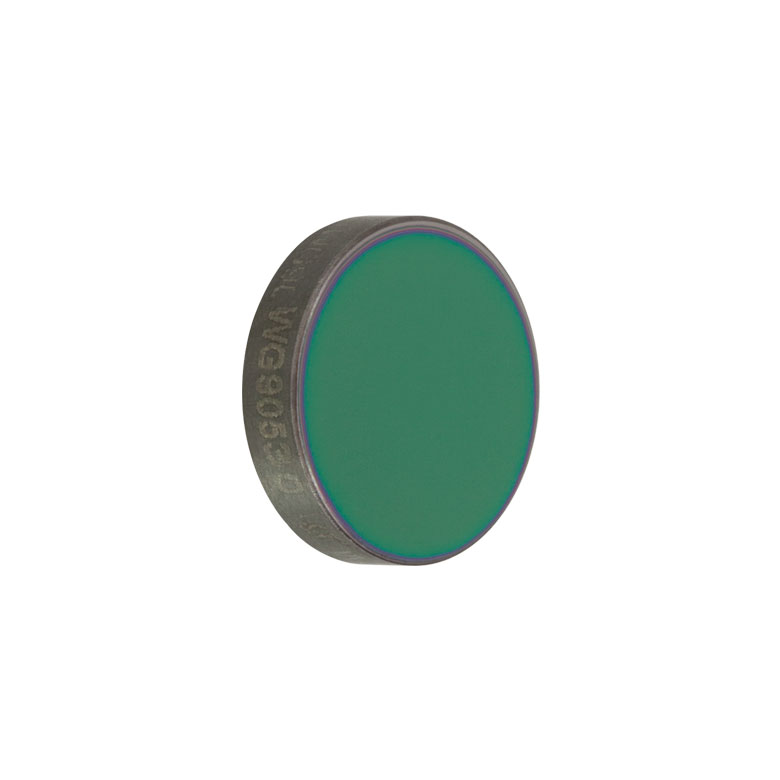

WG90530-G — это широкополосное прецизионное плоскопараллельное окно диаметром 1/2 дюйма из монокристаллического германия с двухсторонним антиотражающим покрытием, оптимизированным для спектрального диапазона от 7 до 12 мкм, производства Thorlabs. Германиевая подложка обеспечивает пропускание излучения от 2 до 16 мкм, а нанесённое покрытие снижает среднюю отражательную способность до уровня менее 1% в пределах рабочего диапазона покрытия, что заметно повышает эффективность передачи оптического сигнала по сравнению с непокрытой версией. Такое сочетание материала и покрытия делает окно оптимизированным решением для приложений тепловизионной съёмки в диапазоне длинноволнового инфракрасного излучения (LWIR).

Толщина окна составляет 3.0 мм при допуске по толщине ±0.1 мм, а непараллельность рабочих поверхностей не превышает 1 угловой минуты, что обеспечивает предсказуемое поведение оптической оси при интеграции окна в измерительные системы. Плоскостность поверхности удерживается на уровне λ по рабочей апертуре, а класс качества поверхности соответствует стандарту 40-20 скретч-дигг. Компактный размер 1/2 дюйма делает окно удобным для встраивания в малогабаритные тепловизионные модули и портативные ИК-приборы.

Диапазон покрытия 7–12 мкм точно совпадает со вторым атмосферным окном прозрачности, широко используемым в тепловизионных системах для наблюдения теплового излучения объектов при комнатной температуре. Такая специализация покрытия делает WG90530-G предпочтительным выбором для приложений, где основной интерес представляет именно данный спектральный поддиапазон, а не полный доступный диапазон германиевой подложки. Прочность и химическая устойчивость германия обеспечивают долговременную работу окна в различных условиях эксплуатации.

Характеристики

Материал: монокристаллический германий (Ge) с двухсторонним АР-покрытием. Диаметр: Ø1/2" (12.7 мм), толщина: 3.0 мм. Диапазон АР-покрытия: 7–12 мкм, средняя отражательная способность <1%. Диапазон пропускания подложки: 2–16 мкм. Качество поверхности: 40-20 скретч-дигг, непараллельность <1 угловой минуты.

Отрасли применения

Окно WG90530-G применяется в тепловизионных камерах и системах наблюдения, работающих в диапазоне длинноволнового ИК-излучения 7–12 мкм. Оно используется в системах пожарной безопасности, охранного видеонаблюдения и промышленного контроля температуры для передачи теплового сигнала. Также окно находит применение в портативных инфракрасных приборах и научных исследованиях, где требуется эффективная передача LWIR-излучения.
