Описание
PDA-C-72 — кабель для подачи низковольтного питания на совместимые усиленные фотодетекторы серии PDA от внешнего пользовательского источника. Он предназначен для случаев, когда вместо штатного блока используется другой согласованный источник. Принадлежность не является сигнальным коаксиальным кабелем и не передает оптический поток.

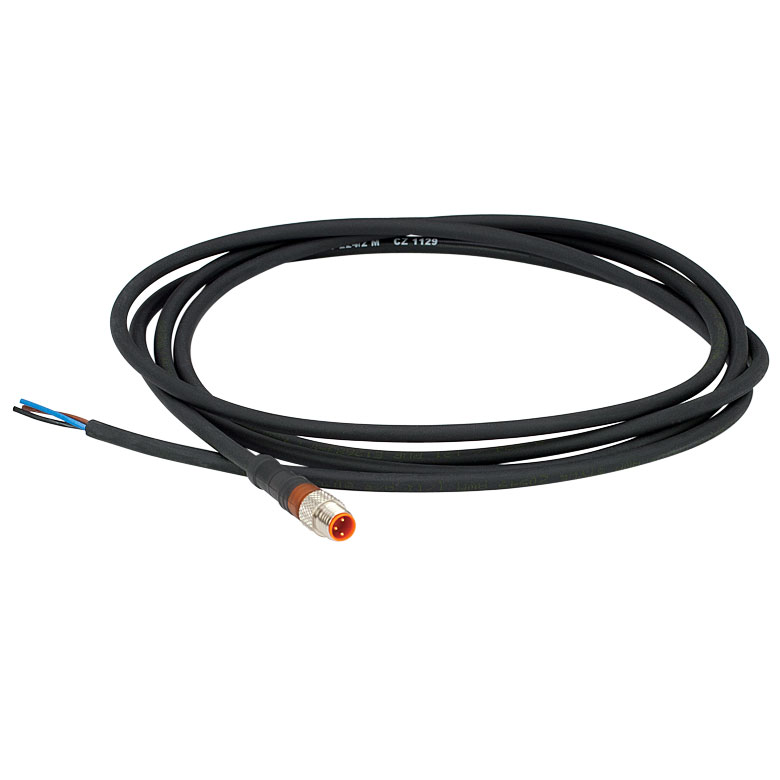

Длина составляет 72 дюйма, то есть приблизительно 1,83 м. На одном конце расположен трехконтактный PDA-совместимый разъем, на другом — луженые проводники. Такая конструкция требует правильного подключения к питающей системе и не представляет собой готовый сетевой адаптер с вилкой.
Кабель не преобразует напряжение и не задает его стабилизацию. Требуемые питающие линии, общий провод и полярность определяются паспортом конкретного фотоприемника. Наличие трех контактов не разрешает считать любое трехпроводное питание подходящим без сверки назначений.
Внешний источник должен обеспечивать предусмотренные напряжения и достаточный ток при требуемом уровне пульсаций и шума. Шум питания может проявляться в измерительном сигнале усиленного фотодетектора, особенно при высокой чувствительности. Поэтому проверяют не только факт включения, но и качество темнового выходного уровня.
Луженые концы подключают в защищенном узле с разгрузкой кабеля и надежной изоляцией. Неиспользуемые или временно отключенные проводники не оставляют доступными для случайного замыкания. Подключение выполняют при обесточенном источнике, исключая подачу сетевых 115/230 В в низковольтную линию PDA.
При разводке важно не создавать нежелательные контуры между источником питания, осциллографом и корпусом приемника. Схему общего провода и заземления согласуют с руководствами оборудования. Сам кабель не является гальваническим изолятором и не устраняет автоматически фон от неправильно организованной измерительной системы.
До ввода в эксплуатацию проверяют целостность, полярность и устойчивость контактов. Длина должна позволять безопасно разместить источник без натяжения разъема на детекторе. Специальная пригодность к вакууму, высокой температуре и постоянному динамическому изгибу не следует из общей совместимости с серией PDA.
Характеристики
- Артикул: PDA-C-72.
- Назначение: питание совместимых усиленных PDA-приемников от внешнего источника.
- Длина: 72″, приблизительно 1,83 м.
- Первое окончание: PDA-совместимый трехконтактный разъем.
- Второе окончание: луженые проводники.
- Встроенный блок питания или преобразователь: отсутствует.
- Напряжения, полярность и ток выбирают по конкретному детектору.
- Не является сетевым шнуром или сигнальным BNC/SMA-кабелем.
Отрасли применения
- Интеграция приборов: подключение PDA-детектора к согласованной низковольтной системе.
- Исследовательские стенды: использование внешнего малошумящего источника питания.
- Сервис оборудования: восстановление питающей линии с проверкой распиновки и электробезопасности.
