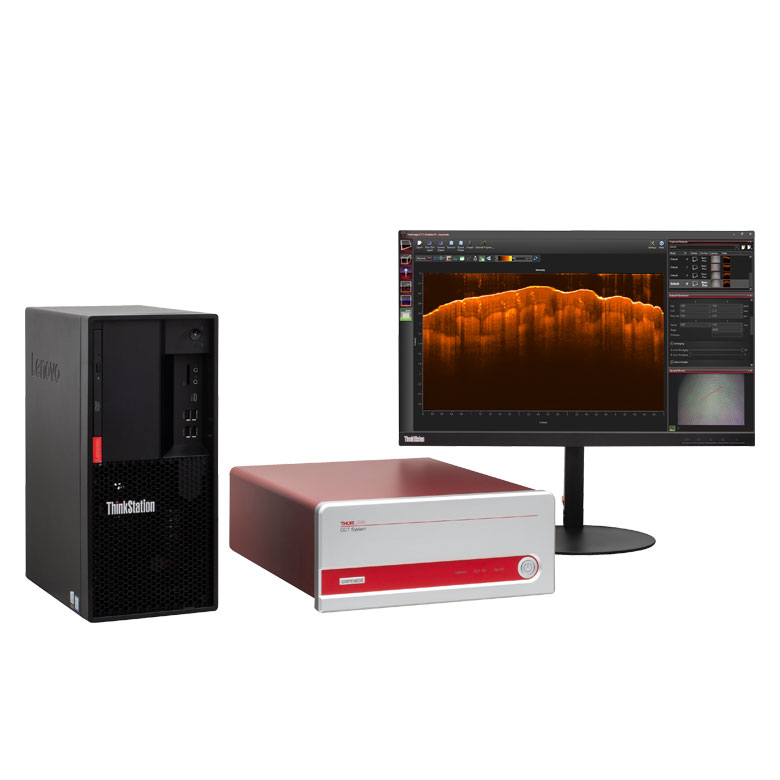

GAN321 - Базовый ОКТ модуль Ganymede, рабочая длина волны: 900 нм, 1.5 до 80 кГц, разрешение: 3.0 мкм, Thorlabs

Описание

GAN321 — это базовый модуль спектральной оптической когерентной томографии (SD-ОКТ) серии Ganymede от Thorlabs, представляющий собой ключевой компонент для построения высокоразрешающих систем визуализации. Модуль работает на центральной длине волны 900 нм и обеспечивает осевое разрешение 3.0 мкм в воздухе (2.2 мкм в воде), что делает его одним из самых высокоточных решений в линейке Ganymede. Такое разрешение достигается за счёт использования широкополосного суперлюминесцентного диода (SLD) и высокоскоростного линейного сенсора в составе спектрометра[reference:0].

Базовый модуль генерирует и направляет свет к системе сканирования, а также принимает и обрабатывает обратно рассеянный сигнал. Он оснащён внутренней диагностической электроникой для упрощения поиска неисправностей и поддерживает конфигурируемый триггер для интеграции в более сложные экспериментальные установки, а также аналоговый вход для совмещения данных ОКТ с другими источниками сигналов[reference:1]. Модуль обеспечивает диапазон скорости A-сканирования от 1.5 до 80 кГц с шестью дискретными значениями (1.5, 5, 10, 20, 40 и 80 кГц), что позволяет адаптировать систему под задачи с разным приоритетом: от максимальной чувствительности до высокой скорости[reference:2].

Максимальная чувствительность системы составляет 106 дБ на частоте 1.5 кГц, что обеспечивает отличное качество изображения даже для слабо отражающих образцов[reference:3]. Глубина визуализации в воздухе составляет 1.9 мм (1.4 мм в воде), что оптимально для исследования тонких структур и поверхностных слоёв[reference:4]. Модуль поставляется в виде отдельного базового блока и совместим с другими компонентами серии Ganymede, включая системы сканирования (например, OCTG9) и наборы линз (OCT-LK2-BB), что позволяет собирать полностью настраиваемые ОКТ-системы под конкретные задачи[reference:5]. Важно отметить, что модель GAN321 была снята с производства 22 марта 2023 года, и на смену ей пришла обновлённая версия GAN332[reference:6].

Характеристики

• Тип: базовый модуль спектральной оптической когерентной томографии (SD-ОКТ)
• Серия: Ganymede
• Центральная длина волны: 900 нм
• Осевое разрешение (в воздухе / в воде): 3.0 мкм / 2.2 мкм
• Латеральное разрешение: 4.0 мкм
• Глубина визуализации (в воздухе / в воде): 1.9 мм / 1.4 мм
• Диапазон скорости A-сканирования: от 1.5 до 80 кГц (6 дискретных значений)
• Максимальная чувствительность: 106 дБ (при 1.5 кГц)
• Конфигурируемый триггер и аналоговый вход
• Внутренняя диагностика
• Совместимость: системы сканирования OCTG9, наборы линз OCT-LK2-BB, адаптеры OCT-RA2
• Статус: снят с производства (заменён на GAN332)

Отрасли применения

Модуль GAN321 предназначен для создания ОКТ-систем, требующих исключительно высокого разрешения и скорости визуализации. Он применяется в офтальмологии для детального исследования сетчатки и роговицы, в дерматологии для анализа структуры кожи, в кардиологии для визуализации сосудистых стенок, а также в материаловедении для неразрушающего контроля многослойных структур и покрытий. Благодаря высокой скорости сканирования модуль подходит для исследований динамических процессов в реальном времени, а его совместимость с компонентами Ganymede позволяет создавать кастомизированные системы для научных и промышленных задач.
