Описание

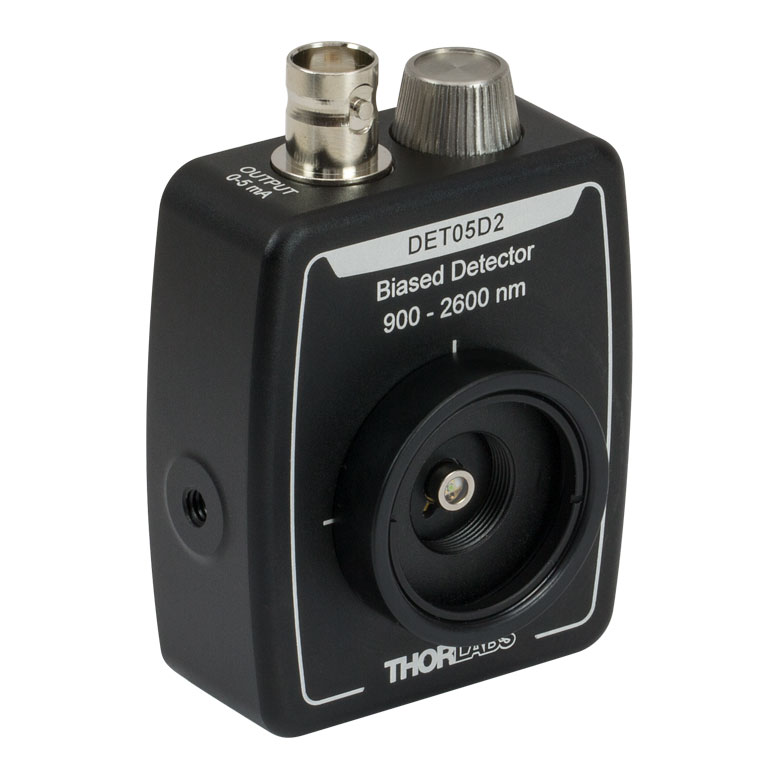

InGaAs-фотодетектор DET05D2 — быстрый приёмник оптического излучения на основе PIN-фотодиода, преобразующий световой сигнал в электрический ток или напряжение. Рабочий спектральный диапазон — 900-2600 нм; время нарастания сигнала — 17 нс. Материал InGaAs определяет спектральную область: кремний охватывает видимый и ближний ИК-диапазон, InGaAs — телекоммуникационные длины волн 1310 и 1550 нм.
Свободное пространство на входе позволяет подавать излучение прямо из воздуха или через оптику, а резьба на корпусе — устанавливать тубусы, фильтры и линзы. Чувствительная площадка небольшая, что обеспечивает малую ёмкость перехода и высокую скорость отклика; указанное время нарастания определяет скорость отклика, поэтому детектор подходит для регистрации импульсов и модуляции, длительность и период которых заметно превышают это значение.
Питание диода реализовано на смещении обратного напряжения — от встроенной батареи или внешнего источника; сигнал выводится на SMA- или BNC-разъём для подключения к осциллографу или анализатору спектра. Согласование по нагрузке 50 Ом помогает получить максимальную полосу.
Не допускайте перегрузки: при высокой мощности излучения применяйте аттенюаторы или нейтральные фильтры; перед работой убедитесь в правильности смещения и в исправности кабелей.
Компания Thorlabs, основанная в 1989 году и расположенная в городе Ньютон (штат Нью-Джерси, США), относится к числу крупнейших мировых производителей фотонных и оптомеханических компонентов. Каталог производителя охватывает тысячи позиций: от простейшего крепежа и оптических элементов до лазеров, детекторов, камер и прецизионных систем позиционирования, поэтому изделия Thorlabs легко комбинируются друг с другом в единую установку без переходников «на месте».
При подборе изделия с артикулом DET05D2 учитывайте условия эксплуатации — рабочий диапазон длин волн, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы. Актуальные чертежи и таблицы параметров публикуются производителем в документации на изделие.
Характеристики
- Артикул: DET05D2
- Производитель: Thorlabs
- Тип изделия: InGaAs детектор
- Рабочий диапазон: 900-2600 нм
- Время нарастания сигнала: 17 нс
- Активная область детектора: 0.2 мм2
- Крепления: 8-32/M4
- Материал фотодиода: InGaAs
- Тип: PIN-фотодетектор
Отрасли применения
- Телекоммуникации: тестирование оптических сигналов и высокоскоростных линий.
- Лазерная физика: диагностика импульсов и модуляции.
- Спектроскопия и метрология: регистрация быстрых процессов.
- Лидары и оптические сенсоры: приёмники излучения.
- Научные лаборатории: универсальные детекторы для стендов.
