Описание

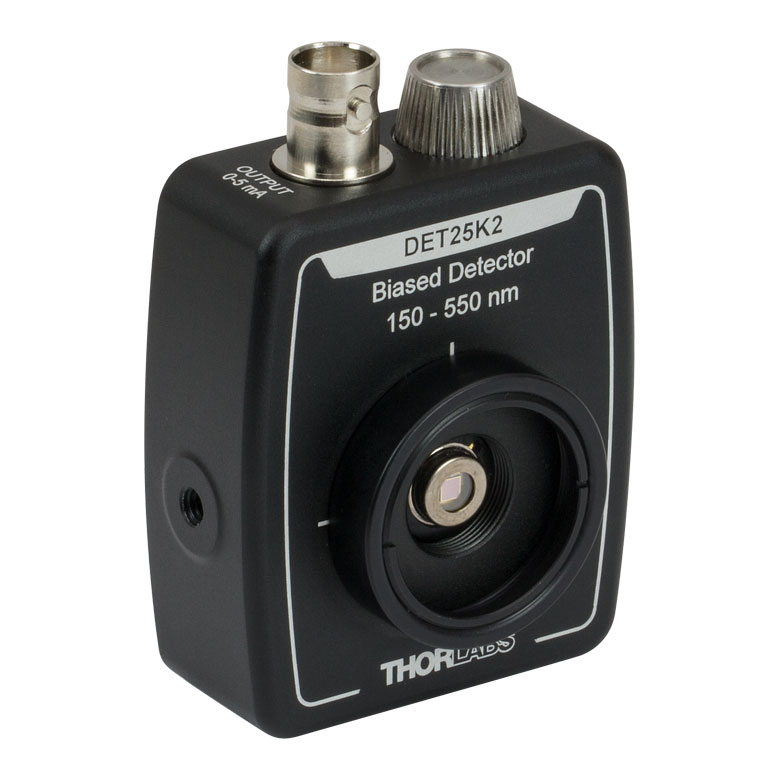

Детектор DET25K2 — GaP (фосфид галлия) фотодиод со смещением в готовом корпусе: диод, малошумящая цепь смещения и выходной BNC-разъём объединены в компактный модуль. Фосфид галлия чувствителен только к ультрафиолету и коротковолновому видимому свету и «слеп» к длинноволновому излучению, что делает такие детекторы полезными при работе в присутствии ИК-фона. По каталогу это GaP детектор, рабочий спектральный диапазон: 150-550 нм, время нарастания сигнала: 55 нс, активная область детектора: 4.8 мм2, крепления: 8-32/M4.
Спектральный диапазон 150 – 550 нм определяет, какие источники можно измерять этим прибором, а время нарастания сигнала 55 нс — насколько быстрые процессы он различает. Активная область 4.8 мм² задаёт компромисс между чувствительностью к слабому свету и быстродействием: чем крупнее площадка, тем проще собрать пучок, но тем больше ёмкость диода и тем медленнее отклик.
Питание смещения обычно обеспечивается встроенной батареей, поэтому детектор не создаёт наводок от сети и подходит для чувствительных измерений. Выходной сигнал подаётся на осциллограф, аналого-цифровой преобразователь или другой регистратор; при высоком входном сопротивлении осциллографа выходной сигнал воспроизводится с большей амплитудой, а при согласовании на 50 Ом — с меньшим искажением формы быстрых импульсов.
Корпус имеет резьбовые отверстия и посадочное место для стержня, поэтому детектор устанавливают в оптические схемы на стойках или непосредственно на плите. Перед корпусом можно закрепить тубус с нейтральным фильтром, диафрагмой или узкополосным фильтром — резьба на входе рассчитана на стандартные оптомеханические элементы.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Артикул DET25K2 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: DET25K2
- Производитель: Thorlabs
- Тип изделия: GaP детектор
- Рабочий спектральный диапазон: 150-550 нм
- Время нарастания сигнала: 55 нс
- Активная область детектора: 4.8 мм2
- Крепления: 8-32/M4
- Материал детектора: GaP (фосфид галлия)
- Выходной разъём: BNC
Отрасли применения
- Лазерная физика и спектроскопия: регистрация импульсов, контроль формы модуляции, измерение мощности.
- Телекоммуникации: контроль оптических сигналов в волоконных линиях и лабораторных стендах.
- Метрология: относительные измерения мощности, тестирование оптических элементов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
- Промышленность и приборостроение: отладка датчиков, лазерных дальномеров и оптических систем управления.
