Описание

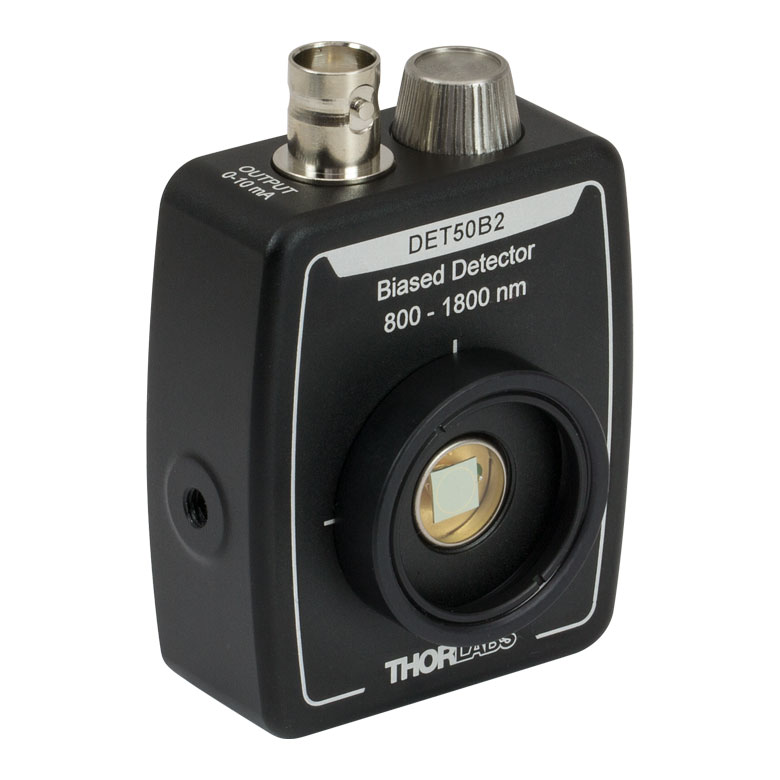

Детектор DET50B2 — германиевый (Ge) фотодиод со смещением в готовом корпусе: диод, малошумящая цепь смещения и выходной BNC-разъём объединены в компактный модуль. Германиевые фотодиоды охватывают область 800 – 1800 нм, имеют большую активную площадку, но повышенный тёмновой ток и заметную ёмкость, поэтому они медленнее кремниевых и InGaAs-приборов. По каталогу это Ge детектор, рабочий спектральный диапазон: 800-1800 нм, время нарастания сигнала: 455 нс, активная область детектора: 19.6 мм2, крепления: M4/8-32.
Спектральный диапазон 800 – 1800 нм определяет, какие источники можно измерять этим прибором, а время нарастания сигнала 455 нс — насколько быстрые процессы он различает. Активная область 19.6 мм² задаёт компромисс между чувствительностью к слабому свету и быстродействием: чем крупнее площадка, тем проще собрать пучок, но тем больше ёмкость диода и тем медленнее отклик.
Питание смещения обычно обеспечивается встроенной батареей, поэтому детектор не создаёт наводок от сети и подходит для чувствительных измерений. Выходной сигнал подаётся на осциллограф, аналого-цифровой преобразователь или другой регистратор; при высоком входном сопротивлении осциллографа выходной сигнал воспроизводится с большей амплитудой, а при согласовании на 50 Ом — с меньшим искажением формы быстрых импульсов.
Корпус имеет резьбовые отверстия и посадочное место для стержня, поэтому детектор устанавливают в оптические схемы на стойках или непосредственно на плите. Перед корпусом можно закрепить тубус с нейтральным фильтром, диафрагмой или узкополосным фильтром — резьба на входе рассчитана на стандартные оптомеханические элементы.
Изделие рассчитано на многократную сборку и разборку установки; при монтаже затягивайте крепёж умеренным усилием, следите за чистотой посадочных поверхностей и соблюдайте требования безопасности, применимые к данному типу оборудования.
В процессе эксплуатации периодически проверяйте затяжку крепежа и состояние рабочих поверхностей. При работе с оптическим излучением соблюдайте меры лазерной безопасности: используйте защитные очки, ограждения и ловушки пучка, не допускайте случайных отражений.
При подборе изделия DET50B2 учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.
Характеристики
- Артикул: DET50B2
- Производитель: Thorlabs
- Тип изделия: Ge детектор
- Рабочий спектральный диапазон: 800-1800 нм
- Время нарастания сигнала: 455 нс
- Активная область детектора: 19.6 мм2
- Крепления: M4/8-32
- Материал детектора: германиевый (Ge)
- Выходной разъём: BNC
Отрасли применения
- Лазерная физика и спектроскопия: регистрация импульсов, контроль формы модуляции, измерение мощности.
- Телекоммуникации: контроль оптических сигналов в волоконных линиях и лабораторных стендах.
- Метрология: относительные измерения мощности, тестирование оптических элементов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
- Промышленность и приборостроение: отладка датчиков, лазерных дальномеров и оптических систем управления.
