Описание

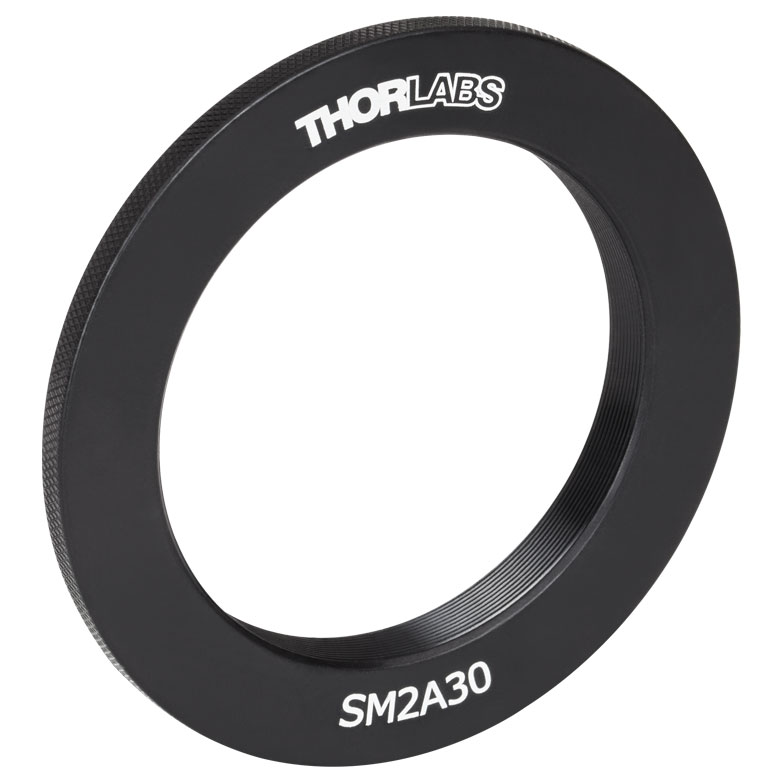

SM2A30 — механический адаптер, соединяющий оптические детали с разными монтажными интерфейсами. Его конкретная конфигурация: внешней резьбой SM2 и внутренней резьбой M43 x 0.5. Направление резьбы критично: наружный участок вворачивается во внутреннюю резьбу сопрягаемого узла, а внутренний принимает соответствующую деталь с наружной резьбой.
Резьба SM2 имеет номинал 2.035″-40 (40 ниток на дюйм). Метрические обозначения M38 × 0,5, M43 × 0,5, M49 × 0,75 или M52 × 0,75 при наличии у конкретной модификации обозначают другой стандарт, поэтому сходство диаметров не позволяет заменять соединения. Для C-Mount необходимо учитывать стандарт 1″-32.
При выборе соединительного кольца учитывают не только диаметры, но и выступание резьбовых участков, возможное перекрытие световой апертуры и расстояние до следующего элемента. Если с обеих сторон наружная резьба, такой адаптер не является обычной втулкой с внутренней посадкой; если с одной стороны внутренний канал без резьбы, потребуется иной способ фиксации. Сборку выполняют без перекоса и без чрезмерного момента затяжки.
Практический порядок установки: сначала идентифицируют обе ответные поверхности и проверяют соответствие размеров; затем выполняют пробное соединение вручную без усилия; после этого контролируют сохранение световой апертуры и только в завершение фиксируют узел. Этот порядок позволяет обнаружить неправильный шаг резьбы, перекос или механическое пересечение до повреждения дорогостоящей оптики.
Для закупки и проектирования следует сверять чертёж конкретной модификации, поскольку соседние артикулы семейства могут иметь одинаковый внешний габарит, но противоположное направление перехода между резьбами или иной размер посадочного отверстия. В монтажной документации отдельно фиксируют положение оптической поверхности относительно механического торца.
При проектировании узла следует учитывать, какие компоненты несут осевую нагрузку, и не использовать резьбовое соединение вместо опоры, если это не предусмотрено конструкцией.
Характеристики
- Артикул: SM2A30
- Тип: резьбовой оптический переходник
- Класс: переходное оптомеханическое кольцо
- Сопрягаемые интерфейсы: внешней резьбой SM2 и внутренней резьбой M43 x 0.5
- Номинал SM2: 2.035″-40
- Изменение резьбового стандарта без вмешательства в оптическую схему
Отрасли применения
- Лабораторная оптика: соединение тубусов и оправ с несовпадающими резьбами
- Микроскопные системы: механическое сопряжение компонентов различных посадочных стандартов
- Видеорегистрация и визуализация: установка оптики перед сенсором с учётом рабочего отрезка
