Описание

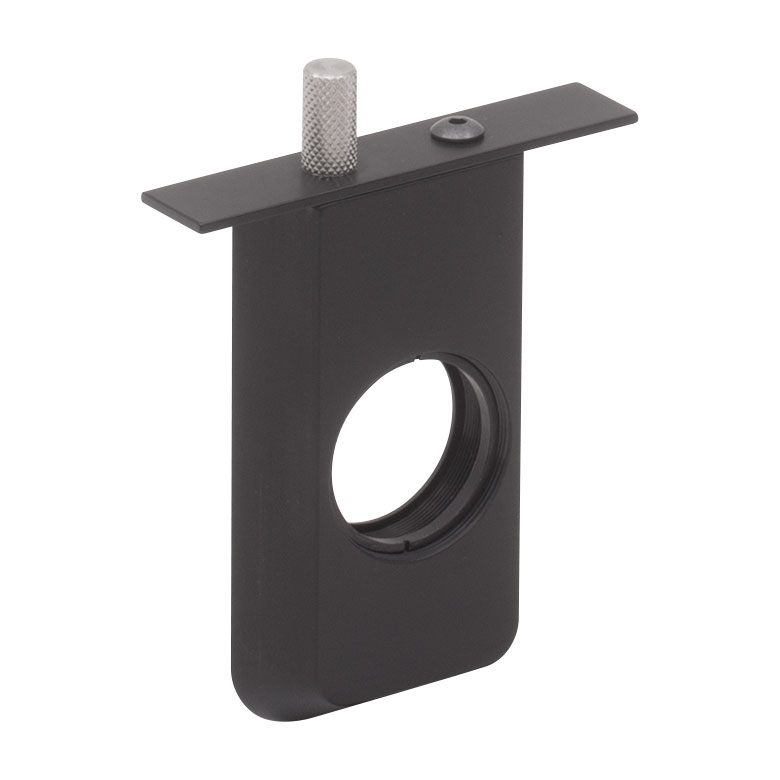

LCFH1-F — дополнительная резьбовая вставка для установки оптических фильтров диаметром 1" в держатели LCFH1 и LCFH1/M. Это не самостоятельный корпус держателя, а сменная фильтровая пластина: ее используют для подготовки нескольких фильтров к быстрой замене или для комплектации одного держателя дополнительными оптическими элементами.
Вставка имеет резьбу SM1 1.035"-40 на одной стороне. Такая геометрия обеспечивает совместимость с резьбовым посадочным местом LCFH1(/M) и позволяет фиксировать фильтр штатным способом держателя. При установке в LCFH1 оптика опирается на фиксированный упор и удерживается кольцом SM1RR; максимальная допустимая толщина фильтра в этой сборке составляет 0,29" (7,4 мм). Резьбовое соединение удобно для последовательной смены элементов без демонтажа всей конструкции из 60-мм клеточной системы.
Сменная внутренняя часть устанавливается в корпус держателя через прецизионный подпружиненный ласточкин хвост. Это помогает сохранить воспроизводимое положение фильтра после повторной установки и уменьшает нежелательное перемещение вставки. Использование нескольких подготовленных LCFH1-F позволяет оперативно менять спектральные элементы, сохраняя одинаковую механическую базу и положение оптической оси.
Характеристики
- Артикул: LCFH1-F.
- Тип изделия: дополнительная фильтровая вставка.
- Назначение: держатели LCFH1 и LCFH1/M.
- Поддерживаемый диаметр оптики в составе держателя: 1".
- Резьба вставки: SM1, 1.035"-40.
- Резьба расположена на одной стороне вставки.
- Совместимая механическая система: 60-мм Cage System через держатель LCFH1(/M).
- Максимальная толщина оптики в сборке LCFH1(/M): 0,29" (7,4 мм).
- Принцип установки: съемный внутренний элемент на подпружиненном ласточкином хвосте.
- Функция: дополнительная или сменная посадочная позиция для фильтра.
- Фиксация оптики в держателе: фиксированный упор и стопорное кольцо SM1RR.
- Конструкция держателя допускает стековое размещение нескольких фильтровых узлов при наличии подходящих стержней клеточной системы.
Отрасли применения
- Оптические эксперименты, где требуется быстрая смена спектральных фильтров без перестройки клеточной сборки.
- Фотоника и лазерные стенды с последовательной установкой полосовых, нейтральных или подавляющих фильтров диаметром 1".
- Спектроскопические и флуоресцентные схемы, в которых важно воспроизводимое возвращение фильтра на одну и ту же оптическую ось.
- Лабораторные стенды с несколькими заранее подготовленными фильтровыми вставками для оперативной перенастройки тракта.
