Описание
Линейный опорный передатчик C-диапазона ориентирован на электрические источники с дифференциальным выходом. Прибор сочетает перестраиваемый лазер, модулятор интенсивности и линейный усилитель с регулируемым усилением. Он предназначен для исследований аналоговых и многоуровневых сигналов, где сохранение амплитудных различий существенно для результата.

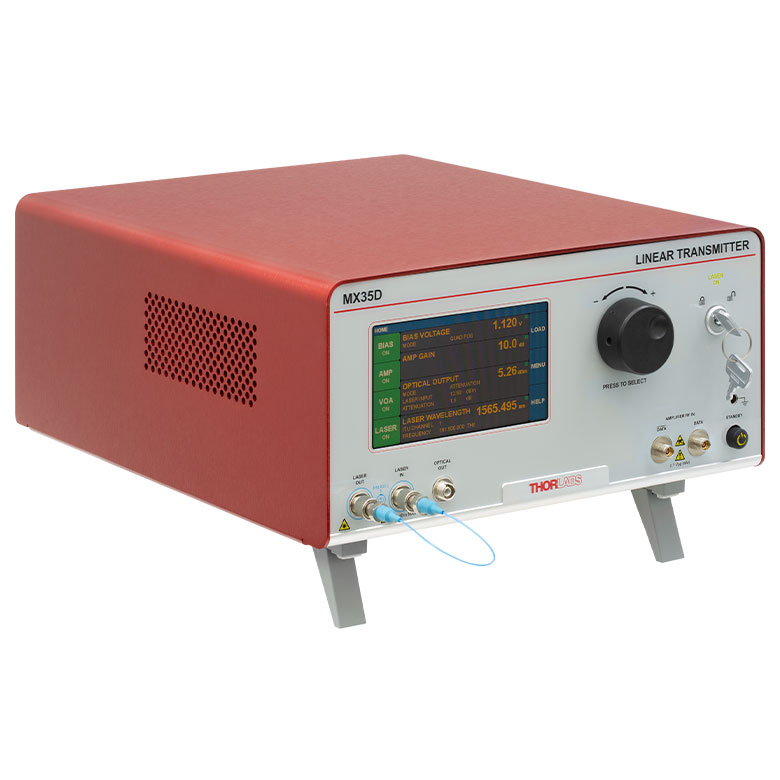

Передающая часть MX35D содержит перестраиваемый встроенный лазер C-диапазона, модулятор интенсивности LiNbO3 и линейный усилитель; заявленная полоса составляет до 35 ГГц. Это частотная характеристика, а не фиксированная скорость 35 Гбит/с. Поддерживаемая информационная скорость зависит от выбранного формата, частоты символов и параметров остальных элементов линии.
Линейная архитектура MX35D сохраняет амплитудные различия лишь в допустимом диапазоне возбуждения. Передаточная функция MZM нелинейна, поэтому увеличение размаха повышает глубину модуляции, но может увеличить искажения. Модели MX35D/MX35E имеют регулируемое усиление для согласования разных входных уровней.
Дифференциальный источник подключают с контролем соответствия двух плеч по времени и уровню. Несогласованность входов может исказить форму еще до оптического преобразования и ошибочно выглядеть как дефект исследуемого устройства.
Для MX35D рабочую конфигурацию задают с учетом оптической мощности, поляризации и допустимого ВЧ-возбуждения.
При включении MX35D сначала проверяют безопасные уровни генератора и приемника, затем контролируют реальный оптический выход.
Характеристики
- Артикул: MX35D.
- Лазер: перестраиваемый встроенный лазер C-диапазона.
- Модулятор: интенсивности, LiNbO3.
- Электрический тракт: линейный усилитель с дифференциальным входом.
- Заявленная полоса: до 35 ГГц.
- Назначение: настольная лабораторная передающая система.
- Фактическая конфигурация и предельные уровни: по паспорту конкретного артикула.
- Предусмотрено управление рабочей точкой интенсивностного модулятора.
Отрасли применения
- Лабораторная фотоника: использование MX35D как источника модулированной интенсивности.
- Испытания оптических каналов: оценка аналоговых и многоуровневых форматов в пределах линейного режима на базе MX35D.
- Исследовательское приборостроение: сопоставление схем с перестройкой несущей в C-диапазоне, при проверке поляризации, потерь и безопасности MX35D.
