Описание

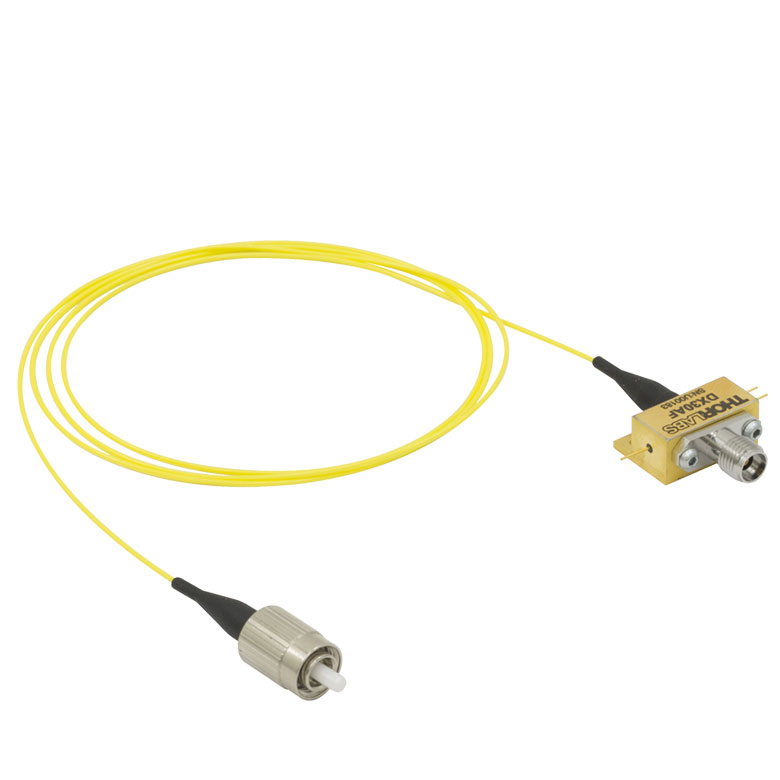

DX30AF — высокоскоростной детекторный модуль с одномодовым оптоволокном и разъёмом FC/PC. По каталогу это высокоскоростные детекторные модули с одномодовым волокном, 750 - 1650 нм, DC - 30 ГГц, FC/PC разъем. Полоса частот от постоянного тока до 30 ГГц позволяет использовать модуль для регистрации коротких оптических импульсов и высокочастотной модуляции излучения.
Модуль работает в диапазоне 750 – 1650 нм. Фотодиод соединён с волокном и монтируется в корпусе, поэтому вход детектора — стандартный разъём FC/PC, к которому подключаются патч-корды и волоконные тракты без свободного пространства и юстировки. Ключевые преимущества — стабильность оптической связи и малый вклад паразитных отражений.
Выход модуля рассчитан на подключение к высокочастотному оборудованию (осциллографам, анализаторам сигналов, приёмникам связи). Для сохранения полосы в 12 – 30 ГГц применяйте качественные СВЧ-кабели и согласованные нагрузки 50 Ом, а также избегайте длинных соединительных проводов и резких изгибов кабеля.
При выборе между одномодовым и многомодовым вариантами руководствуйтесь типом используемого волокна: одномодовый модуль оптимален для лазерных диодов с одномодовым выходом и телекоммуникационных линий, многомодовый — для источников с крупной апертурой и коротких линий на многомодовом волокне.
При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Перед использованием изделия DX30AF ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
Характеристики
- Артикул: DX30AF
- Производитель: Thorlabs
- Тип изделия: Высокоскоростные детекторные модули с одномодовым волокном
- 750 - 1650 нм
- DC - 30 ГГц
- FC/PC разъем
- Волокно: одномодовое
- Разъём: FC/PC
Отрасли применения
- Телекоммуникации: измерение параметров высокоскоростных модуляторов и приёмопередающих модулей.
- Радиофотоника: преобразование оптических сигналов в высокочастотные электрические.
- Лазерная физика: диагностика коротких импульсов и режимов синхронизации мод.
- Метрология: измерение частотных характеристик оптоэлектронных компонентов.
- Научные исследования: эксперименты с быстрыми оптическими процессами.
