Описание

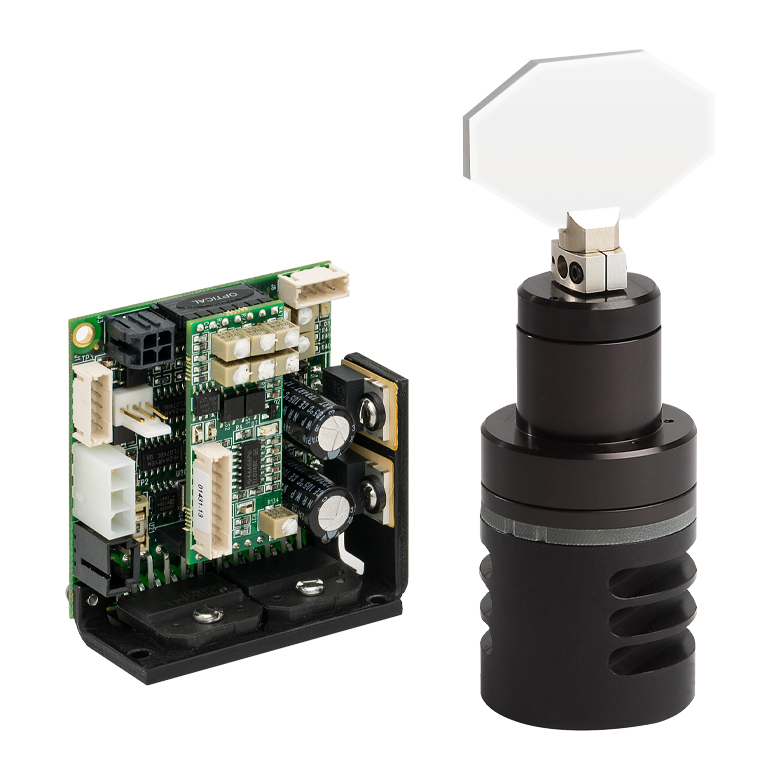

QS30X-AG предназначена для управляемого отклонения лазерного пучка с помощью поворотных зеркал гальванометрических приводов. Для выбранного артикула предусмотрено отклонение по оси X; оптический размер зеркала указан как Ø30 мм. При проектировании тракта этот размер сопоставляют с диаметром пучка на зеркале и углом падения: при повороте эффективная проекция апертуры уменьшается, поэтому один номинальный диаметр не гарантирует прохождения луча без обрезания.
Оптическое исполнение QS30X-AG характеризуется следующим вариантом поверхности зеркал: защищённая серебряная отражающая поверхность. Покрытие выбирают под рабочую длину волны, а не только по геометрическому диаметру. Для коротковолнового УФ, ближнего ИК и длинноволнового ИК характерны разные спектральные потери и допустимые энергетические нагрузки. Коэффициент отражения, допустимую мощность и порог повреждения следует сверять со спектральной спецификацией конкретного исполнения.
В одноосевой схеме QS30X-AG задаёт только одну угловую координату: для построения полноценного двухмерного растра требуется второй гальванометрический канал или независимое перемещение образца. Такая конфигурация удобна для линейной развертки, быстрого опроса вдоль строки и выбора положения луча перед следующим оптическим узлом. Движение по второй координате не обеспечивается этим устройством самостоятельно.
В комплект QS30X-AG, согласно исходной товарной записи, не входят блок питания и соединительные кабели: они подбираются отдельно. Подключение контроллера должно учитывать требуемый интерфейс привода и обратную связь по положению. Перед запуском проверяют допустимые амплитуды управляющих команд и отсутствие ударов о механические ограничители. Выходной лазерный пучок нельзя направлять в рабочую зону до настройки ограничений развертки.
При работе с QS30X-AG зеркало юстируют так, чтобы центральная траектория проходила в пределах полезной апертуры по всему заданному углу. Если используется фокусирующий объектив, его входной зрачок согласуют с расположением сканирующих осей, иначе на краях поля возникнут виньетирование, изменение размера пятна и нелинейное распределение координат. Калибровка выполняется по известной сетке на образце или по координатам контрольных точек.
Для позиции QS30X-AG обязательной проверкой при приёмке служит соответствие маркировки и монтажного интерфейса заявленной конфигурации. На контрольной тестовой траектории следует оценить стабильность угла и отсутствие обрезания луча зеркалом Ø30; специализированное покрытие не заменяет проверку теплового режима.
Характеристики
- Артикул: QS30X-AG
- Наименование: Одноосевая гальванометрическая система с зеркальной апертурой Ø30 мм
- Тип управления: отклонение по оси X
- Номинальная зеркальная апертура: Ø30 мм
- Отражающая поверхность: защищённая серебряная отражающая поверхность
- Блок питания и кабели: не входят в комплект по исходному описанию
- Покрытие для конкретного спектрального режима: зависит от суффикса AG
Отрасли применения
- Лазерная микрообработка и позиционирование пятна на поверхности заготовки; для QS30X-AG необходимо соблюдать приведённые ограничения по монтажу и режиму работы.
- Конфокальная и сканирующая оптическая микроскопия с согласованным объективом; для QS30X-AG необходимо соблюдать приведённые ограничения по монтажу и режиму работы.
- Контроль траекторий и калибровка лазерных измерительных установок; для QS30X-AG необходимо соблюдать приведённые ограничения по монтажу и режиму работы.
