Описание

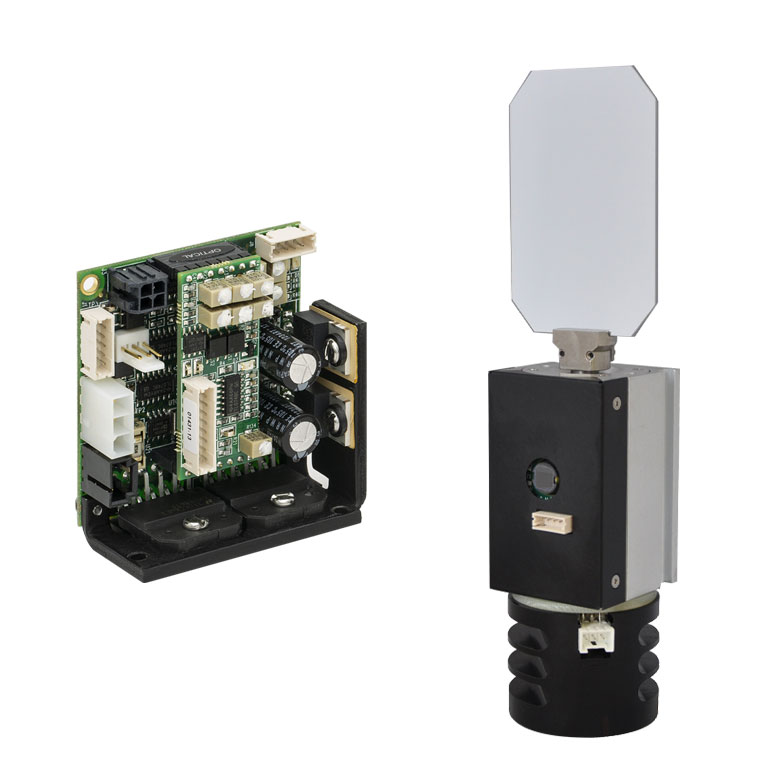

SP30Y-AG — это одноосевая (1D) гальванометрическая сканирующая система на основе перекрёстно-упругого подвеса с квадратным профилем корпуса и зеркалом, ориентированным по оси Y (вертикальная ориентация), производства Thorlabs. Устройство относится к линейке гальванометров VantagePro, использующих ёмкостную систему измерения углового положения зеркала, интегрированную внутрь корпуса гальванометра, что обеспечивает работу системы с замкнутым контуром управления и высокую точность позиционирования зеркала. Такая архитектура обеспечивает повторяемость позиционирования зеркала лучше 10 микрорадиан, что критично для точных сканирующих применений.
Зеркало гальванометра рассчитано на диаметр лазерного пучка до 30 мм и покрыто защищённым серебряным покрытием, обеспечивающим высокую отражательную способность в широком спектральном диапазоне от 450 нм до 10.6 мкм — от видимого до среднего инфракрасного излучения. Максимальный оптический угол сканирования при непрерывном растровом сканировании составляет ±20 градусов, тогда как для векторного сканирования или задач позиционирования луча в фиксированной точке рекомендуемый диапазон ограничен ±10 градусами для предотвращения избыточной механической нагрузки на систему подвеса. Квадратный профиль корпуса размером 1.62 на 1.62 дюйма делает данную модель удобной для встраивания в специализированные корпуса и субсборки, отличные от круглого профиля Ø2.00 дюйма альтернативной модели.
Гальванометры данной серии предназначены для использования в паре с аналогичным гальванометром по оси X для построения полноценных 2D сканирующих систем, применяемых в лазерной обработке материалов и системах формирования изображений. Ориентация зеркала по оси Y (вертикальная) в отличие от горизонтальной ориентации модели X-серии определяет конкретное расположение устройства в оптической схеме двухосевого сканера. Высокая скорость отклика и стабильность позиционирования зеркала делают данную серию гальванометров пригодной как для непрерывного растрового сканирования, так и для быстрого позиционирования луча в отдельных точках.
Характеристики
Профиль корпуса: квадратный, 1.62" x 1.62". Ориентация зеркала: вертикальная (ось Y). Покрытие зеркала: защищённое серебро, диапазон 450 нм - 10.6 мкм. Максимальный диаметр пучка: 30 мм. Максимальный оптический угол сканирования: растровое ±20°, векторное ±10°. Повторяемость: <10 мкрад. Тип подвеса: перекрёстно-упругий (cross-flexure), замкнутый контур с ёмкостным датчиком положения.
Отрасли применения
Гальванометр SP30Y-AG применяется в системах лазерной обработки материалов, включая маркировку, резку и сварку, где требуется быстрое и точное позиционирование лазерного луча. Он используется в системах формирования изображений и проекции лазерных изображений, а также в научных и промышленных сканирующих микроскопах. Также гальванометр находит применение в системах биомедицинской визуализации и построении двухосевых сканирующих модулей совместно с гальванометром по оси X.
