Описание

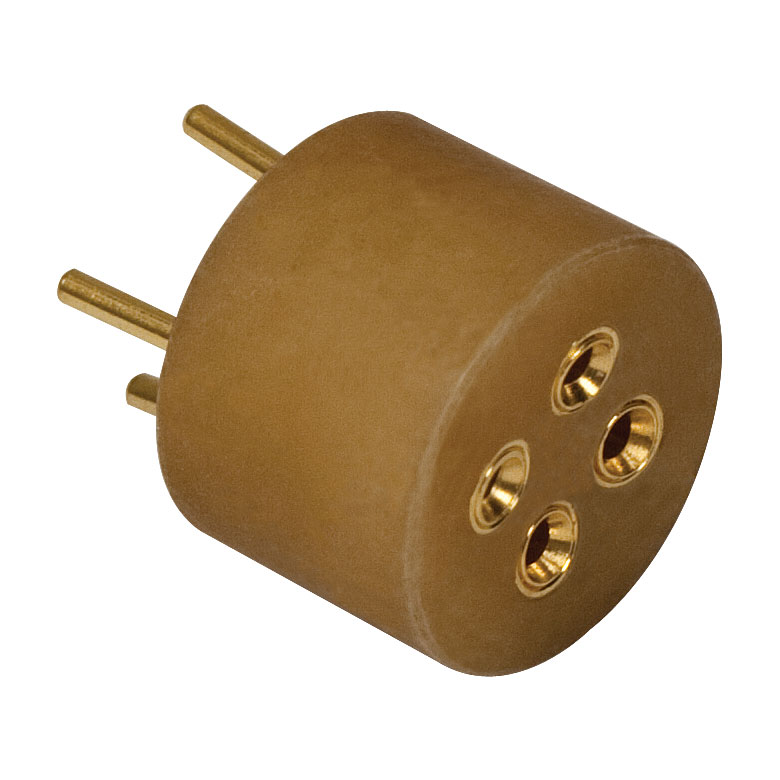

Разъём S8060-4 предназначен для электрического подключения корпусного лазерного диода диаметром 9 мм с 4 выводами. С его помощью можно соединить выводы диода с кабелем или измерительной схемой без непосредственной пайки к ножкам самого излучателя. Поставка рассчитана на один разъём.
Конструкция применяется при сборке экспериментальных держателей, проверке лазерных диодов и обслуживании модулей. Совпадение наружного диаметра корпуса не гарантирует одинаковую распиновку: перед подключением необходимо сопоставить расположение контактов, полярность диода и наличие вывода встроенного фотодиода обратной связи.
Разъём выполняет функцию электрического перехода, а не стабилизатора тока. При подаче питания диоду требуется драйвер с контролем тока и ограничением переходных процессов. Нельзя подключать лазерный диод непосредственно к источнику постоянного напряжения: даже небольшой выброс способен необратимо повредить лазерный кристалл.
Контакты должны быть ориентированы без усилия на стеклянный ввод и без изгиба ножек. Временное разъединение следует выполнять при выключенном питании, соблюдая защиту от электростатических разрядов. В измерительных схемах рекомендуется исключать механическое натяжение проводов, способное передаться на выводы корпуса.
При проектировании оптического узла электрический коннектор размещают с учётом держателя диода, теплоотвода и свободного пространства для кабеля. Конструктивные условия определяют допустимую длину выводов, возможность установки термодатчика и удобство сервисного доступа.
Характеристики
- Диаметр подходящего корпуса: 9 мм
- Число контактных выводов: 4
- Количество: 1 шт.
- Назначение: контактный интерфейс лазерного диода
- Тип питания: через внешний стабилизированный драйвер
- Распиновка определяется конкретным диодом
Отрасли применения
- Сборка лабораторных драйверов и тестовых стендов корпусных лазерных диодов.
- Проверка полярности и вольт-амперной характеристики диода при контролируемом токе.
- Обслуживание оптических источников с заменяемыми диодными излучателями.
- Изготовление экспериментальных модулей для спектроскопии и измерительной фотоники.
