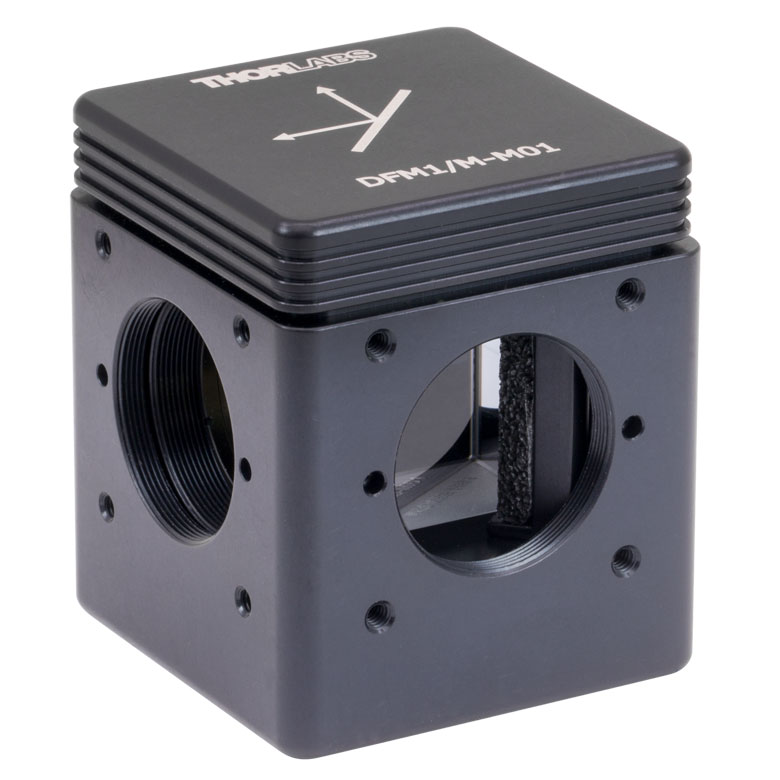

DFM1/M-M01 - Кинематический держатель с прямоугольной зеркальной призмой с золотым покрытием, 800 нм - 20 мкм, крепление M6

Описание

DFM1/M-M01 относится к кубическим кинематическим держателям для каркасных оптических систем. По каталогу это кинематический держатель с прямоугольной зеркальной призмой с золотым покрытием, 800 нм - 20 мкм, крепление M6. Кубическая форма позволяет разместить внутри светоделитель, зеркало, дихроичный или флуоресцентный фильтр и направить пучок по одному из двух взаимно перпендикулярных направлений без перестройки остальной схемы.

Кинематическая конструкция даёт возможность точно наклонять и разворачивать вставленный оптический элемент, не нарушая посадку самого куба в каркасе. Съёмная вставка облегчает замену фильтра или зеркала: оптику можно извлечь и поставить на место без повторной юстировки всей схемы, а положение остальных компонентов остаётся неизменным.

Каркасная (cage) система обеспечивает соосность оптических элементов: стержни задают общую ось, а кубы вписываются в неё как «узловые» модули. Универсальные резьбовые отверстия в основании позволяют жёстко закрепить куб на плите или стойке. Для защиты внутренних поверхностей от пыли и постороннего света используются специальные крышки, а выход светового пучка выбирается по типу исполнения.

При установке оптики придерживайте элемент за ободок или рамку, чтобы не оставить отпечатки на рабочих поверхностях, а стопорные винты затягивайте умеренным усилием. Для флуоресцентных схем важно правильно сориентировать фильтр относительно направления возбуждающего и излучаемого света.

При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.

Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.

Артикул DFM1/M-M01 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.

Характеристики

• Артикул: DFM1/M-M01
• Производитель: Thorlabs
• Тип изделия: Кинематический держатель с прямоугольной зеркальной призмой с золотым покрытием
• 800 нм - 20 мкм
• Крепление M6
• Тип: держатель или основание кубической формы для каркасных систем

Отрасли применения

• Флуоресцентная микроскопия: разделение каналов возбуждения и регистрации в модульных схемах.
• Лазерная физика: ответвление и объединение пучков в каркасных системах.
• Оптическое приборостроение: сборка компактных модулей с несколькими оптическими элементами.
• Научные лаборатории: макеты интерферометров и систем измерения.
• Образование: практикумы по построению оптических схем из модулей.
