Описание
Корпусной пьезопривод с обратной связью предназначен для тонкого позиционирования в относительно широком микрометровом диапазоне. Тензометрический канал позволяет использовать информацию о фактической деформации вместо одного лишь задания напряжения. Результат зависит от правильно подобранного контроллера, калибровки и реальной механической нагрузки.

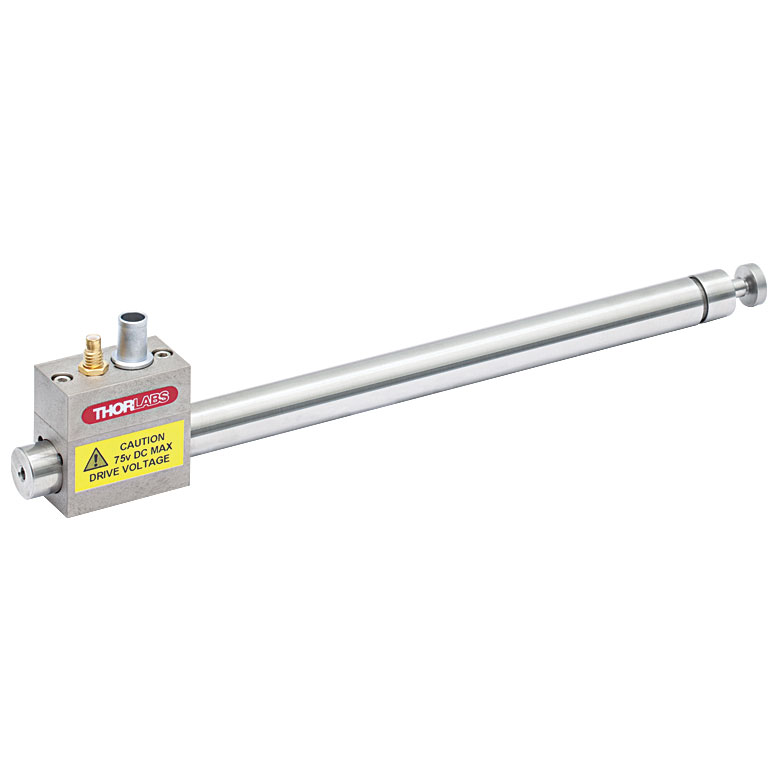

PAZ015 имеет номинальный ход 100 мкм при диапазоне управления 0–75 В постоянного тока. Длина корпуса без наконечника составляет 201 мм, емкость — 18 мкФ.
Монтажный цилиндр PAZ015 имеет диаметр 12,7 мм и рассчитан на соответствующие полудюймовые посадки.
Силовое подключение PAZ015 выполнено кабелем длиной 3 м с гнездовым SMC-разъемом.
В PAZ015 встроенное измерение деформации не исключает ошибок внешней механики. Податливость контактного узла, температурное расширение опор и смещение точки приложения силы могут влиять на положение образца. Если важна именно координата образца, ее дополнительно проверяют в конечной рабочей геометрии.
Для PAZ015 в каталоге указан рабочий температурный диапазон от −20 до +80 °C, но стабильность конечного положения зависит от полной установки.
При широком микрометровом ходе различают статическое удержание и быстрое сканирование по всему диапазону. Режим, подходящий для медленной юстировки, может потребовать иного усилителя и настроек при периодическом движении. Вместе с тензометрическим каналом проверяют токовые возможности силового выхода, чтобы ограничение напряжения на емкостной нагрузке не маскировалось под механическую ошибку.
Характеристики
- Артикул: PAZ015.
- Номинальный ход: 100 мкм; управление 0–75 В DC.
- Длина без наконечника: 201 мм; монтажный диаметр 12,7 мм.
- Емкость по каталогу: 18 мкФ.
- Внутренняя механика: постоянный предварительный натяг.
- Наконечник PAA001: плоский, +3 мм к длине.
- Силовой кабель: 3 м, гнездовой SMC.
- Обратная связь: тензометрическая, 7-контактный LEMO.
- Температура по каталогу: −20…+80 °C; контроллер отдельно.
Отрасли применения
- Точная оптомеханика: осевая микроюстировка с помощью PAZ015.
- Исследовательские измерительные узлы: перемещение до 100 мкм в пределах паспортных условий.
- Замкнутое позиционирование: работа с тензометрическим регулятором и согласованной калибровкой.
