Оптические волокна Thorlabs без сердцевины состоят из кварцевого стержня и акрилатного покрытия. В то время как стандартное оптическое волокно имеет внутреннюю сердцевину, представленные волокна имеют просто стеклянный стержень без отчетливой сердцевины или оболочки (как показано на рисунке).
Отсутствие волновода делает такое волокно полезным для уменьшения обратных отражений или предотвращения повреждения торца волокна в приложениях, использующих излучение высокой мощности. Волокно без сердцевины может быть соединено со стандартным оптическим волокном с помощью сварочного аппарата.

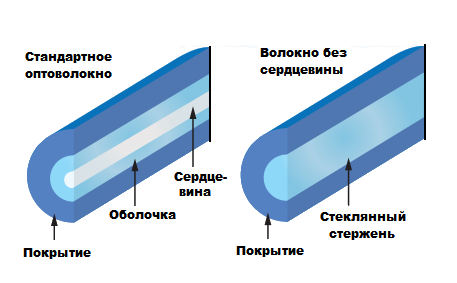

Показано сравнение стандартного волокна с сердцевиной (слева) и волокна Thorlabs без сердцевины (справа)
!!! ВНИМАНИЕ. В связи с постановлением Правительства РФ №788 от 06.07.2018 г. «Об утверждении ставок ввозных таможенных пошлин в отношении отдельных товаров, страной происхождения которых являются Соединенные Штаты Америки» ставка ввозной таможенной пошлины на оптические волокна (код ТН ВЭД 9001 10 900 1) составляет 30%. Поэтому указанные ниже цены при заказе также будут увеличены на 30%.
Цена волокон указана за один метр!
Предотвращение повреждения волокна лазером
Волокно Thorlabs без сердцевины можно присоединить сваркой к торцам стандартного волокна, чтобы защитить волокно с сердцевиной от повреждений мощным лазерным излучением. Если торец стандартного волокна не соединен с волокном без сердцевины, диаметр пучка света, заводимого в волокно, должен совпадать с размером сердцевины, что ведет к высокой плотности мощности на границе раздела воздух-стекло и вызывает повреждение волокна.
Однако волокно без сердцевины в качестве торцевой заглушки не содержит волновода. Таким образом, световой путь не ограничен и свет может входить в такое волокно с большим диаметром луча, прежде чем сходиться на сердцевине стандартного оптического волокна, как показано на рисунке ниже. Это снижает плотность оптической мощности на границе раздела между воздухом и стеклом и помогает предотвратить повреждение.

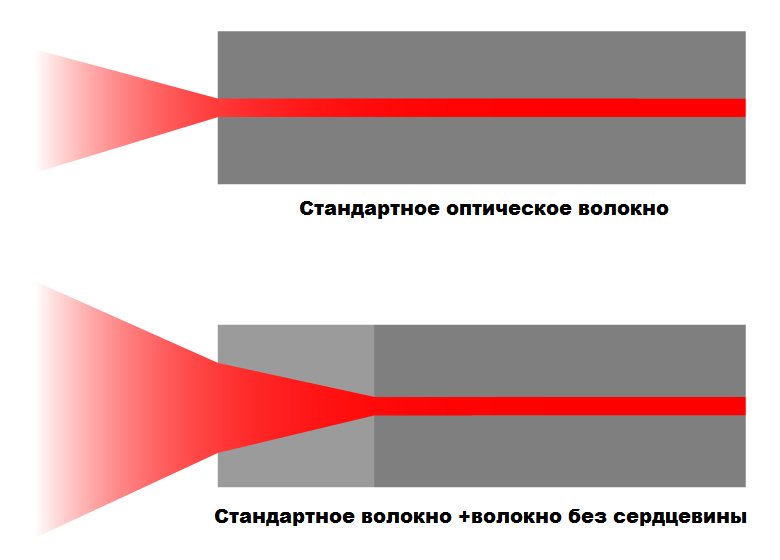

Добавление волокна без сердечника в качестве торцевой заглушки для стандартного волокна снижает плотность мощности, что защищает волокно
Торцевая заглушка в виде волокна без сердцевины может иметь короткую длину, приблизительно миллиметр, хотя подходящая длина будет варьироваться в зависимости от длины волны, мощности источника и параметров используемого стандартного волокна. В идеале такая торцевая заглушка должна быть сколота под углом 8 ° на свободном торце (торец не для сварки), чтобы уменьшить обратные отражения. Кроме того, покрытие терминирующего волокна должно быть снято, чтобы минимизировать потери.
Обратите внимание, что торцевые заглушки не нужны, если источник излучения сращен непосредственно со стандартным волокном, поскольку не будет границы раздела воздух-стекло.
Представленный метод использования терминирующего волокна также полезен для герметизации воздушных отверстий в фотонно-кристаллическом волокне для предотвращения попадания воды.
Уменьшение обратных отражений
Волокно без сердцевины идеально подходит для минимизации обратных отражений от неиспользуемых ветвей волоконно-оптических компонентов, таких как оптоволоконные разветвители Thorlabs. При использовании 0.25 м терминирующего волокна, сращенного с торцом стандартного волокна, показатель потерь на отражение улучшается до более чем 65 дБ. При добавлении геля Thorlabs для согласования показателей преломления аналогичные результаты могут быть достигнуты при более коротких длинах волокна без сердцевины: от около 0.1 до 0.25 м.
Поскольку покрытие на волокне без сердечника имеет более высокий показатель преломления, чем у стеклянного стержня, для минимизации обратных отражений, как можно большая часть покрытия должна быть сохранена во время сращивания. При таком применении муфты Thorlabs для защиты места сварки волокон или устройства для нанесения покрытия полезны для защиты волоконного соединения.

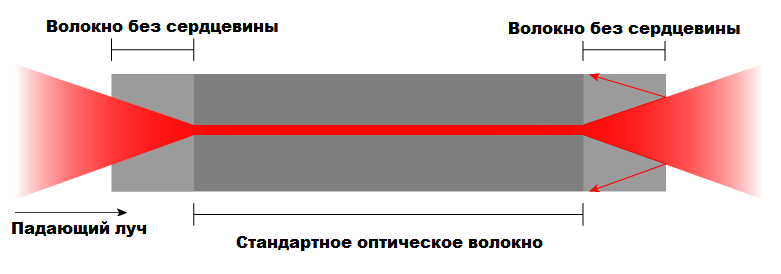

Свет заводится из свободного пространства в стандартное оптическое волокно с терминирующим волокном без сердечника (по обе стороны). Справа предотвращается повторное проникновение обратных отражений в сердцевину стандартного оптического волокна.
Особенности:
- Кварцевый стержень с акрилатным покрытием;
- Диаметры стержня: Ø125 мкм, Ø250 мкм и Ø400 мкм;
- Терминирующее волокно для минимизации потерь на отражение
- Защитная заглушка для волоконных усилителей;
- Для работы с лазерным излучением высокой мощности.
