Описание

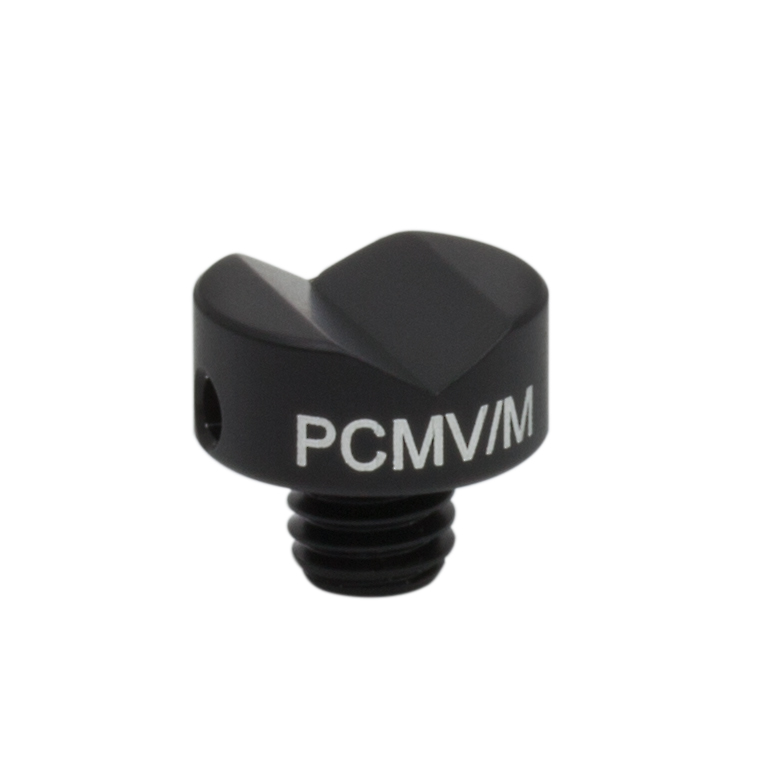

Модель PCMV/M предназначена для задач, где необходимо поддержка цилиндрических элементов и волоконных коллиматоров на стойке с резьбой M6; работа в паре с прижимным узлом PCM. Конструкция относится к категории «основание для прижима PCM, опорная площадка V-образная, шпилька M6».
Основание представляет собой сменную опорную часть составного узла, в котором прижим и площадка работают совместно. Такая модульность позволяет заменять контактную геометрию без полной перестройки оптической стойки.
Плоское основание эффективно для элементов с устойчивой опорной гранью, тогда как V-образный профиль центрирует цилиндрическую поверхность в двух точках контакта. При выборе учитывают радиус элемента и риск повреждения оболочки.
Качество фиксации определяется не только прижимом, но и перпендикулярностью стойки, жёсткостью резьбового соединения и силой затяжки. Хрупкие оптические детали требуют особенно аккуратного регулирования усилия.
Для артикула PCMV/M важны следующие параметры: поверхность опоры: V-образная; резьба шпильки: M6; совместимая система прижима: PCM(/M); установка: на оптическую стойку соответствующей резьбы.
Метрическая шпилька M6 облегчает сочетание V-образной опоры с соответствующими стойками и компактным прижимом PCM.
Контактный материал и форма опоры влияют на положение закрепляемого элемента. При работе с волоконными коллиматорами целесообразно применять умеренное давление и контролировать направление выходящего пучка после фиксации.
При создании экспериментального прототипа полезно предусмотреть регулировочный запас и удобный доступ к точкам крепления. Это делает последующие измерения менее зависимыми от случайных механических смещений.
Особое внимание для исполнения PCMV/M следует уделить следующему: поддержка цилиндрических элементов и волоконных коллиматоров на стойке с резьбой M6; работа в паре с прижимным узлом PCM. Точные эксплуатационные пределы, не приведённые в характеристиках ниже, необходимо уточнять по паспортной документации и условиям применения.
Характеристики
- Артикул: PCMV/M
- Поверхность опоры: V-образная
- Резьба шпильки: M6
- Совместимая система прижима: PCM(/M)
- Установка: на оптическую стойку соответствующей резьбы
- Особенность подбора: поддержка цилиндрических элементов и волоконных коллиматоров на стойке с резьбой M6; работа в паре с прижимным узлом PCM
Отрасли применения
В прикладных задачах PCMV/M рассматривают прежде всего для направлений: оптические сборки, лазерная юстировка, крепление микропризм и коллиматоров. При выборе следует сопоставить требуемую геометрию установки, режим эксплуатации и спецификацию остальных компонентов, а не ориентироваться на один номинальный параметр.
- Оптические сборки: применение компонента PCMV/M для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Лазерная юстировка: применение компонента PCMV/M для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Крепление микропризм и коллиматоров: применение компонента PCMV/M для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
При внедрении в действующий комплекс рекомендуется подтвердить механическую и электрическую совместимость, проверить параметры на испытательном образце и зафиксировать результаты первичной юстировки. Такой подход особенно важен при использовании архивных модификаций и нестандартной оснастки.
