Описание

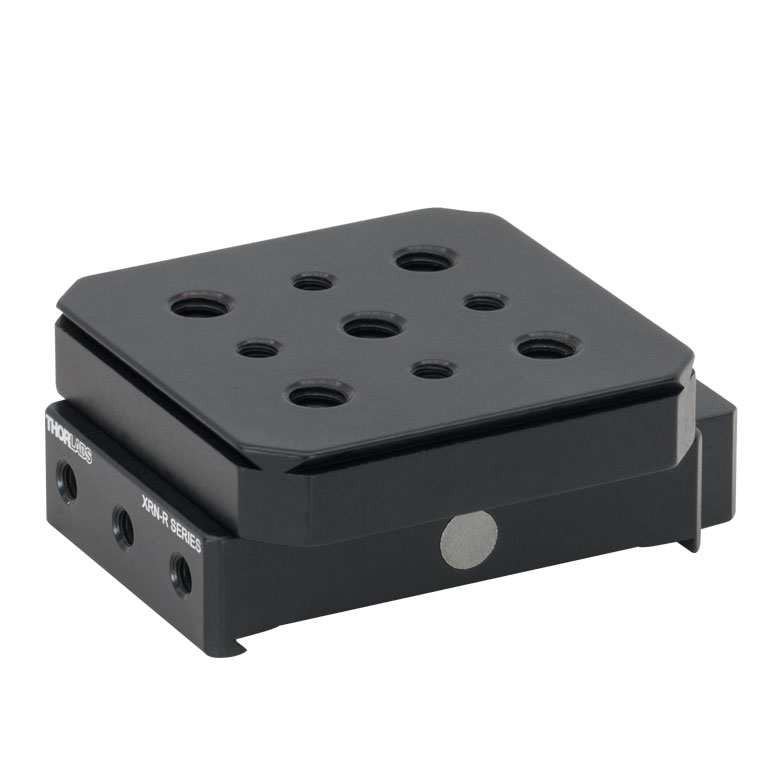

XRN-R1 — это адаптер грубого вращения для трансляторов серии XRN с крепёжными отверстиями 1/4"-20 и 8-32, производства Thorlabs, предназначенный для обеспечения углового позиционирования между двумя компонентами с двухдюймовым (50.8 мм) ласточкиным хвостом. Адаптер состоит из специализированной рельсовой каретки и вращающейся платформы, объединённых так, что суммарная высота узла совпадает с высотой стандартных ступеней и рельсовых пластин серии XRN. Такая конструкция позволяет легко интегрировать угловую степень свободы в существующую сборку без нарушения общей компоновки оптического тракта по высоте.
Адаптер обеспечивает полный непрерывный поворот верхней платформы на 360 градусов, что достаточно для большинства задач грубой угловой ориентации оптических компонентов относительно нижележащей платформы. Съёмная верхняя платформа при необходимости может быть демонтирована, открывая доступ к отверстию диаметром 1/2 дюйма без резьбы и упругому зажиму, которые также продаются отдельно в виде базовой пластины XRN-RB. Верхняя платформа оснащена пятью отверстиями 1/4"-20 (M6) и четырьмя отверстиями 8-32 (M4), а также ласточкиными хвостами по всем краям для дальнейшего наращивания сборки.
Вращение верхней платформы осуществляется путём ослабления крайнего правого фиксирующего винта на базовой пластине с помощью шестигранного ключа 3/16 дюйма (5.0 мм), после чего платформа может быть повёрнута в требуемое положение и снова зафиксирована. Адаптер напрямую совместим с компактными трансляторами XRN25 благодаря общему стандарту двухдюймового ласточкина хвоста, а для соединения с более крупными ступенями XR25 или XR50 с трёхдюймовым ласточкиным хвостом требуется дополнительный переходник XRN-A1. Максимальный момент затяжки фиксирующего винта ласточкина хвоста составляет 15 дюйм-фунтов.
Характеристики
Диапазон грубого вращения: 360°, непрерывное. Крепёжные отверстия верхней платформы: пять 1/4"-20 и четыре 8-32. Тип соединения: 2" (50.8 мм) ласточкин хвост (мама/папа). Инструмент фиксации: шестигранный ключ 3/16" (5.0 мм). Совместимость: ступени и рельсы серии XRN25; для соединения с XR25/XR50 требуется адаптер XRN-A1. Максимальный момент затяжки: 15 дюйм-фунтов.
Отрасли применения
Адаптер XRN-R1 применяется в лабораторных оптических установках для добавления грубой угловой юстировки к линейным трансляционным ступеням. Он используется в фотонике и лазерной технике при построении систем с диспергирующими призмами, зеркалами и держателями образцов, требующими предварительной угловой ориентации. Также адаптер находит применение в модульных исследовательских стендах, где важна гибкость перекомпоновки оптомеханических компонентов без разборки всей системы.
