Описание

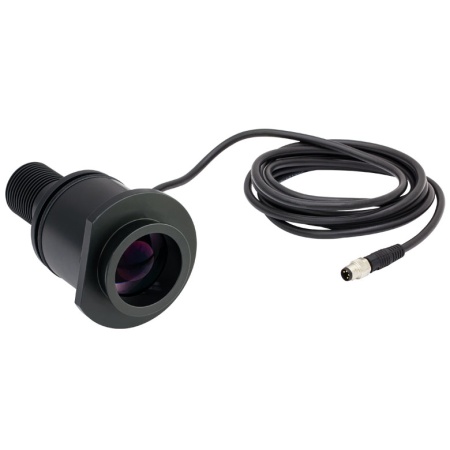

Осветительный модуль M470L5-C2 представляет собой светодиодный источник с коллимирующей асферической оптикой, предназначенный для установки в систему освещения микроскопов Leica DMI. Для варианта M470L5-C2 характерно, что излучение с номинальной длиной волны 470 нм используется для формирования управляемого пучка синей части видимого спектра. Для варианта M470L5-C2 характерно, что в отличие от отдельного кристалла или светодиода на теплоотводе, такое исполнение включает оптическую часть и корпус, рассчитанный на сопряжение с конкретным микроскопным портом.
Ключевая практическая задача комплекта M470L5-C2 — доставить световой поток к входу оптического тракта без самостоятельной разработки переходного корпуса. Для варианта M470L5-C2 характерно, что стыковка выполняется через осветительный порт Leica DMI; перед монтажом необходимо сверить конфигурацию осветительного узла, поскольку в пределах одной серии микроскопов могут использоваться разные порты и дополнительные переходники. Для варианта M470L5-C2 характерно, что модуль рассчитан на электрическое управление стабилизированным током, а не на прямую подачу питания от произвольного источника напряжения.
В оптической части M470L5-C2 применяется асферический коллиматор с просветляющим покрытием. Для варианта M470L5-C2 характерно, что в типовой спецификации для семейства микроскопных адаптеров указано эффективное фокусное расстояние линзы 40 мм; ориентировочный диаметр выходного пучка для исполнения C2 составляет 37 мм, а соответствующая площадь — 1080 мм². Для варианта M470L5-C2 характерно, что эти геометрические параметры полезны для оценки заполнения апертуры, но не означают, что вся поверхность образца освещается строго равномерно.
При включении M470L5-C2 в установку следует согласовать спектральные характеристики возбуждающего фильтра, дихроичного зеркала и эмиссионного фильтра. Для варианта M470L5-C2 характерно, что номинальные 470 нм не описывают всю спектральную полосу светодиода: реальный спектр имеет ширину, а положение максимума и выходная мощность зависят от режима работы и тепловых условий. Для варианта M470L5-C2 характерно, что для количественных экспериментов желательно измерить интенсивность непосредственно в плоскости образца.
Для устройства M470L5-C2 особенно важно учитывать различие между мощностью базового светодиодного узла и полной оптической мощностью после коллимации. Для варианта M470L5-C2 характерно, что последняя зависит от собирающей оптики и механического исполнения C2; сопоставление световых характеристик разных адаптеров только по мощности исходного излучателя некорректно. Для варианта M470L5-C2 характерно, что контроль интенсивности выполняют измерителем оптической мощности, подходящим для длины волны 470 нм.
При настройке освещения M470L5-C2 требуется учитывать тепловой режим, устойчивость электрического контакта и повторяемость посадки на микроскопе. Для варианта M470L5-C2 характерно, что нельзя превышать максимальный постоянный ток 1000 мА; при работе на высоких уровнях яркости нужно предусмотреть штатное охлаждение. Для варианта M470L5-C2 характерно, что светодиодный свет не является лазерным пучком, однако яркое направленное излучение способно создавать риск для зрения, поэтому наблюдение непосредственно в выходную апертуру недопустимо.
В экспериментах с M470L5-C2 нужно отличать номинальную длину волны от реального спектрального профиля. Для варианта M470L5-C2 характерно, что светодиод не следует рассматривать как монохроматический источник: ширина полосы излучения, изменение температуры и допуски производства влияют на результат измерений. Для варианта M470L5-C2 характерно, что при проектировании измерительного тракта полезно закладывать проверку спектра и использовать подходящие оптические фильтры, если эксперимент требует узкой полосы.
Выбор M470L5-C2 оправдан, когда требуются повторяемые условия освещения и возможность согласовать оптическую схему с электрическим управлением. Для варианта M470L5-C2 характерно, что при сравнении со сходными вариантами этого семейства следует оценивать не только мощность, но и тип основания, сопряжение с микроскопом либо держателем, доступную оптику и условия отвода тепла. Для варианта M470L5-C2 характерно, что эти особенности определяют удобство обслуживания и воспроизводимость измерительного результата.
При выборе M470L5-C2 для конкретной установки рекомендуется заранее оформить перечень сопрягаемых деталей и критерии проверки после сборки. Для варианта M470L5-C2 характерно, что для оптических приборов к таким критериям относятся воспроизводимость положения, отсутствие паразитных засветок или механических касаний, а также возможность безопасного обслуживания. Для варианта M470L5-C2 характерно, что окончательную совместимость следует подтверждать по чертежам и характеристикам соединяемого оборудования, а не только по принадлежности компонентов к близким товарным сериям.
Характеристики
- Артикул исполнения: M470L5-C2.
- Тип: коллимированный светодиодный источник для микроскопии.
- Номинальная длина волны: 470 нм.
- Максимальный постоянный ток: 1000 мА.
- Совместимость: Leica DMI.
- Тип сопряжения: осветительный порт Leica DMI.
- Ориентировочный диаметр выходного пучка: 37 мм.
- Ориентировочная площадь пучка: 1080 мм².
- Типовая коллимирующая асферическая линза: EFL 40 мм.
- Полная мощность сформированного пучка согласно сравнительной таблице: 402 мВт.
Отрасли применения
- Эпифлуоресцентная микроскопия на базе Leica DMI с возбуждением вблизи 470 нм и корректно подобранным фильтровым кубом.
- Для варианта M470L5-C2 характерно, что переоборудование исследовательских микроскопов для оптической характеризации фоточувствительных покрытий.
- Для варианта M470L5-C2 характерно, что разработка протоколов сопоставимого освещения при проверке конструкцию входного узла микроскопов Leica DMI.
- Для варианта M470L5-C2 характерно, что контроль каналов оптической регистрации, в которых требуется фиксированная длина волны возбуждающего света и регулируемый электрический ток.
