MCWHL5-C4 - Светодиод с коллимирующей оптикой, холодный белый свет (6500 К), для микроскопов Zeiss Axioskop, макс. ток: 1000 мА, Thorlabs

Описание

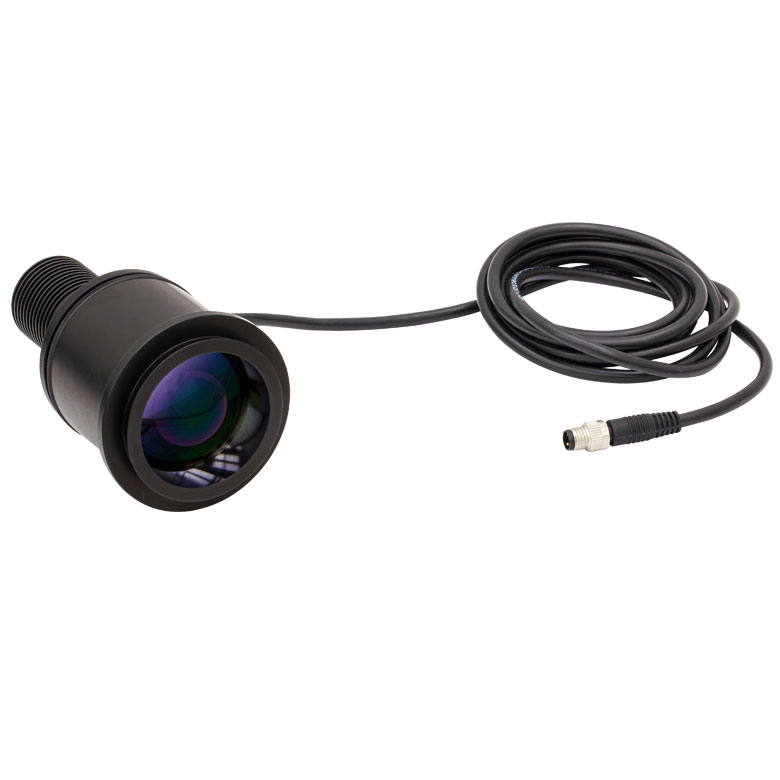

Светодиодный источник MCWHL5-C4 представляет собой коллимированный LED‑модуль холодного белого света для микроскопов Zeiss Axioskop и Examiner. Он сочетает высокомощный белый светодиод с коллимирующей оптикой и адаптером к ламповым портам указанных микроскопов, формируя плотный равномерный пучок освещения в эпифлуоресцентных и светлопольных режимах. Цветовая температура порядка 6500 К обеспечивает нейтрально‑белое освещение, пригодное для широкого круга визуализационных задач. Максимальный ток 1000 мА позволяет достигать типичной оптической мощности около 380 мВт на выходе.

Модуль MCWHL5-C4 является частью линейки коллимированных LED‑источников Thorlabs, адаптированных под разные модели микроскопов. В его конструкции используется асферическая коллимирующая линза с AR‑покрытием, обеспечивающая формирование пучка с апертурой, соответствующей оптической системе микроскопа. Источник комплектуется кабелем и интерфейсом для подключения к драйверу LED, что облегчает интеграцию в существующие стенды. Несмотря на снятие с производства, модуль остаётся типичным представителем класса холодных белых коллимированных LED для микроскопии.

Характеристики

MCWHL5-C4 использует высокомощный белый LED с током до 1000 мА и типичной оптической мощностью около 380 мВт в коллимированном пучке для Zeiss Axioskop. Цветовая температура источника примерно 6500 К, что соответствует холодному белому свету. Спектральный диапазон, в котором мощность превышает 10% от максимальной, лежит примерно между 435 и 675 нм, что покрывает видимую область, используемую для множества методик микроскопии. Коллимирующая оптика представляет собой AR‑покрытую асферическую линзу с эффективным фокусным расстоянием около 40 мм.

Модуль включает механический адаптер к ламповой приставке Zeiss Axioskop и Examiner, обеспечивающий правильное позиционирование источника относительно оптической оси микроскопа. Система рассчитана на питание от совместимых драйверов LED, поддерживающих ток до 1000 мА и ШИМ‑или аналоговую модуляцию яркости. Габаритные размеры и конструкция адаптера соответствуют стандартным ламповым портам Zeiss, что делает установку относительно простой. Срок службы светодиода типично оценивается десятками тысяч часов при соблюдении теплового режима, что снижает необходимость замены ламп.

Отрасли применения

MCWHL5-C4 используется в микроскопии для замены традиционных галогенных или ртутных ламп в микроскопах Zeiss Axioskop и Examiner. Холодный белый свет обеспечивает стабильное широкополосное освещение для светлопольной, фазово‑контрастной и флуоресцентной визуализации. Коллимированная оптика и адаптер гарантируют совместимость с геометрией осветительной системы микроскопа, сохраняя или улучшая однородность поля освещения.

В лабораторной практике подобные LED‑источники применяются для снижения энергопотребления и тепловой нагрузки на микроскопические системы. Благодаря длинному сроку службы и возможности точной регулировки интенсивности MCWHL5-C4 удобен для длительных серийных съёмок и экспериментов. Он используется в биологических, медицинских и материаловедческих исследованиях, где требуется стабильное и яркое освещение образца. Даже несмотря на снятие конкретной модели с производства, её характеристики отражают типичный профиль современных коллимированных LED‑источников для микроскопии.
