Описание

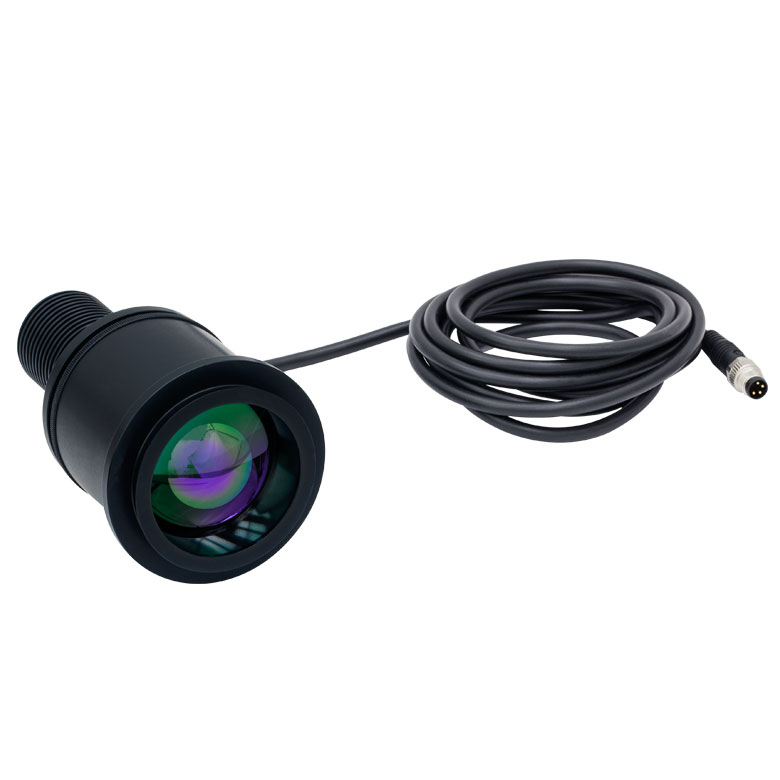

Вместо широкополосной лампы в подходящих исследовательских режимах можно задействовать источник M780L3-C4. Его светодиод излучает преимущественно в ближней инфракрасной области спектра с номинальной длиной волны 780 нм, а встроенная асферическая линза с просветлением формирует выходной пучок диаметром приблизительно 44 мм. Исполнение M780L3-C4 согласовано с осветительным портом микроскопов Zeiss Axioskop и Examiner; при установке необходимо учитывать реальную конфигурацию порта и предусмотренные изготовителем микроскопа переходники. На выходе коллиматора типичная суммарная оптическая мощность составляет 180 мВт при предельном рабочем токе 800 мА.
В исследованиях на 780 нм выбор камеры и оптики особенно важен: некоторые фильтры и покрытия, подходящие для видимого света, резко уменьшают ИК-пропускание. При использовании M780L3-C4 узел подходит для построения повторяемого канала освещения в лабораторной микроскопии без произвольной переделки посадочного интерфейса. Полная спектральная ширина источника M780L3-C4 на уровне половины максимума составляет около 28 нм, поэтому источник не следует считать монохроматическим лазером.
Коллиматор M780L3-C4 использует линзу ACL5040U-B, рассчитанную на соответствующую спектральную область. При подключении M780L3-C4 входной осветительный тракт Zeiss Axioskop и Examiner имеет собственные ограничения на поле освещения, поэтому диаметр 44 мм относится именно к выходу модуля, а не к гарантированному размеру пятна на препарате. Измеренная на образце энергия может быть заметно меньше 180 мВт из-за потерь на диафрагмах, фильтрах, отражениях и объективе. Для корректного сравнения режимов с M780L3-C4 мощность целесообразно измерять в рабочей плоскости микроскопа.
Характеристики
- Артикул исполнения: M780L3-C4; конструкция — светодиод с коллиматором для микроскопии.
- Номинальная длина волны у M780L3-C4: 780 нм; полная спектральная ширина FWHM: около 28 нм.
- Оптическая мощность на выходе коллиматора: примерно 180 мВт при максимальном токе.
- Диаметр сформированного пучка у M780L3-C4: около 44 мм; площадь пучка: приблизительно 1520 мм².
- Максимальный постоянный ток светодиода M780L3-C4: 800 мА; управление — стабилизированным драйвером тока.
- Излучатель M780L3-C4 без коллимационной оптики: минимум 200 мВт, типично 300 мВт.
- Поддерживаемая серия микроскопов: Zeiss Axioskop и Examiner; линза коллимации: ACL5040U-B.
- Габарит светящейся области M780L3-C4: 1 × 1 мм; предусмотрена теплопередача от кристалла к радиатору.
- Типичное прямое напряжение светодиода M780L3-C4: около 2,0 В; фактическое значение зависит от режима и температуры.
При подключении M780L3-C4 сначала ограничивают ток драйвера значением не выше 800 мА и проверяют совместимость разъёма. В модуль M780L3-C4 встроена память с параметрами излучателя, которую могут считывать поддерживающие её драйверы; при стороннем питании сигнальные контакты нельзя использовать как силовые. Теплоотвод M780L3-C4 должен обдуваться окружающим воздухом: перегрев меняет световой поток и сокращает ресурс.
Отрасли применения
- Исследовательская микроскопия при ик-подсветке: установка на Zeiss Axioskop и Examiner позволяет выполнять измерения в штатной оптической геометрии.
- Машинное зрение и ик-наблюдение совместимыми камерами: модуль даёт узкоспектральный поток с выходной мощностью порядка 180 мВт.
- Испытание фотодиодов и оптических датчиков около 780 нм: перед началом серии проверяют спектральное соответствие камеры и фильтров.
- Анализ оптического поглощения и пропускания образцов: коллимированный пучок упрощает введение света в осветительный порт.
- Калибровка трактов ближнего инфракрасного излучения: интенсивность задают электрическим режимом и подтверждают контрольным измерением.
Для настройки канала с M780L3-C4 рекомендуется документировать ток, экспозицию, состав фильтров и геометрию оптического пути. При использовании M780L3-C4 это важно для воспроизводимости результатов, особенно когда сравнивают изображения при 780 нм с данными из других спектральных диапазонов. При работе с M780L3-C4 следует защищать глаза от направленного потока и учитывать, что слабая видимость длинноволнового света не означает его безопасности.
