Описание

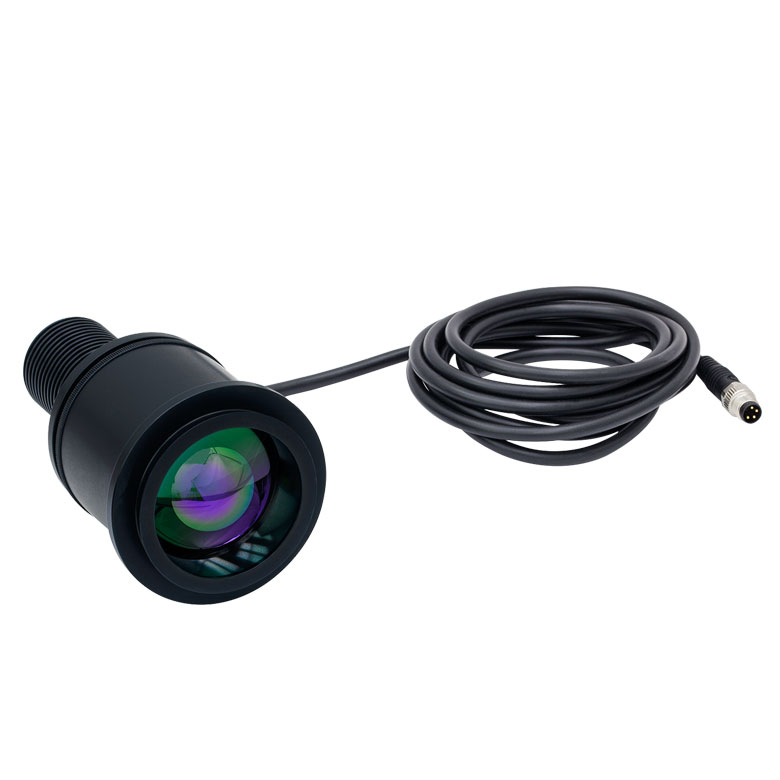

Исполнение M660L4-C4 ориентировано на оптические системы с заданным посадочным интерфейсом. Его светодиод излучает преимущественно в длинноволновой красной области с номинальной длиной волны 660 нм, а встроенная асферическая линза с просветлением формирует выходной пучок диаметром приблизительно 44 мм. Исполнение M660L4-C4 согласовано с осветительным портом микроскопов Zeiss Axioskop и Examiner; при установке необходимо учитывать реальную конфигурацию порта и предусмотренные изготовителем микроскопа переходники. На выходе коллиматора типичная суммарная оптическая мощность составляет 570 мВт при предельном рабочем токе 1200 мА.
При переходе от белого освещения к 660 нм спектральная селективность помогает сократить вклад посторонних длин волн, однако не устраняет рассеяние и паразитные отражения. Модуль M660L4-C4, в отличие от светодиода без оптики, здесь не нужно отдельно разрабатывать коллимационную сборку и согласовывать её посадку с входным портом микроскопа. Полная спектральная ширина источника M660L4-C4 на уровне половины максимума составляет около 20 нм, поэтому источник не следует считать монохроматическим лазером.
Коллиматор M660L4-C4 использует линзу ACL5040U-A, рассчитанную на соответствующую спектральную область. При подключении M660L4-C4 входной осветительный тракт Zeiss Axioskop и Examiner имеет собственные ограничения на поле освещения, поэтому диаметр 44 мм относится именно к выходу модуля, а не к гарантированному размеру пятна на препарате. Измеренная на образце энергия может быть заметно меньше 570 мВт из-за потерь на диафрагмах, фильтрах, отражениях и объективе. Для корректного сравнения режимов с M660L4-C4 мощность целесообразно измерять в рабочей плоскости микроскопа.
Характеристики
- Артикул исполнения: M660L4-C4; конструкция — светодиод с коллиматором для микроскопии.
- Номинальная длина волны у M660L4-C4: 660 нм; полная спектральная ширина FWHM: около 20 нм.
- Оптическая мощность на выходе коллиматора: примерно 570 мВт при максимальном токе.
- Диаметр сформированного пучка у M660L4-C4: около 44 мм; площадь пучка: приблизительно 1520 мм².
- Максимальный постоянный ток светодиода M660L4-C4: 1200 мА; управление — стабилизированным драйвером тока.
- Излучатель M660L4-C4 без коллимационной оптики: минимум 940 мВт, типично 1050 мВт.
- Поддерживаемая серия микроскопов для M660L4-C4: Zeiss Axioskop и Examiner; линза коллимации: ACL5040U-A.
- Габарит светящейся области M660L4-C4: 1,5 × 1,5 мм; предусмотрена теплопередача от кристалла к радиатору.
- Типичное прямое напряжение светодиода M660L4-C4: около 2,6 В; фактическое значение зависит от режима и температуры.
При подключении M660L4-C4 сначала ограничивают ток драйвера значением не выше 1200 мА и проверяют совместимость разъёма. В модуль M660L4-C4 встроена память с параметрами излучателя, которую могут считывать поддерживающие её драйверы; при стороннем питании сигнальные контакты нельзя использовать как силовые. Теплоотвод M660L4-C4 должен обдуваться окружающим воздухом: перегрев меняет световой поток и сокращает ресурс.
Отрасли применения
- Построение каналов контролируемого светодиодного освещения: установка на Zeiss Axioskop и Examiner позволяет выполнять измерения в штатной оптической геометрии.
- Оценка отклика фотодетекторов при красной подсветке: модуль даёт узкоспектральный поток с выходной мощностью порядка 570 мВт.
- Эксперименты с флуоресцентными метками при согласованной полосе возбуждения: перед началом серии проверяют спектральное соответствие камеры и фильтров.
- Подсветка образцов для измерений в дальнем красном диапазоне: коллимированный пучок упрощает введение света в осветительный порт.
- Исследование пропускания спектрально-селективных покрытий: интенсивность задают электрическим режимом и подтверждают контрольным измерением.
Для настройки канала с M660L4-C4 рекомендуется документировать ток, экспозицию, состав фильтров и геометрию оптического пути. При использовании M660L4-C4 это важно для воспроизводимости результатов, особенно когда сравнивают изображения при 660 нм с данными из других спектральных диапазонов. При работе с M660L4-C4 следует защищать глаза от направленного потока и учитывать, что слабая видимость длинноволнового света не означает его безопасности.
