Описание

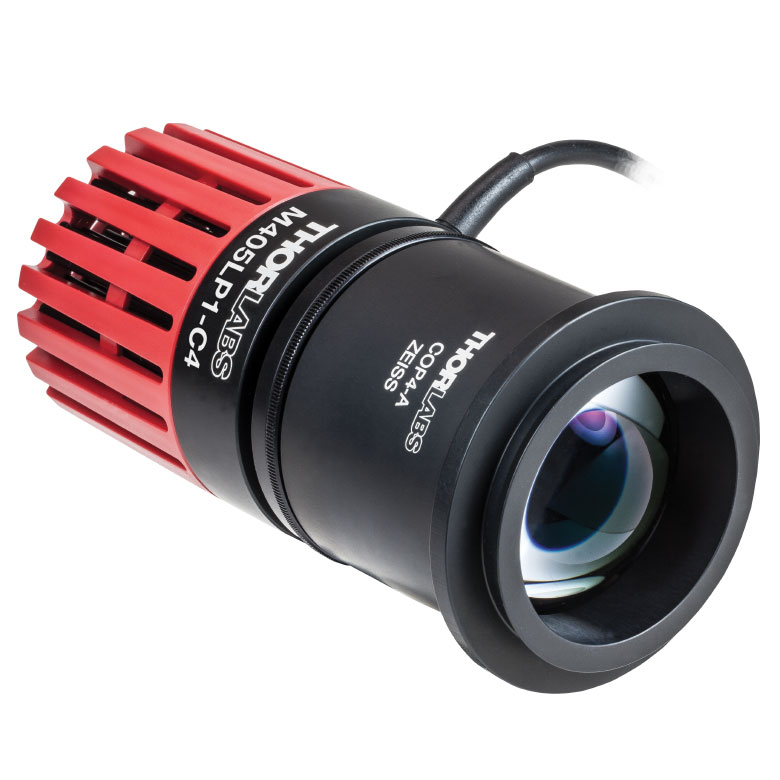

Это специализированный модуль подсветки микроскопа: излучатель объединён с коллимирующей оптикой для формирования пучка и механическим интерфейсом определённого семейства приборов. Коллимированная сборка отличается от обычного светодиода не только формой корпуса, но и распределением световой энергии в осветительном тракте.
Номинальная длина волны модели M405LP1-C4 составляет 405 нм. Источник работает в фиолетовой и приграничной ультрафиолетовой области спектра и формирует некогерентное излучение. Его спектральная полоса шире лазерной линии; при подборе фильтров и фотоприёмника следует ориентироваться на полный спектр, а не только на положение максимума.
Монтажная конфигурация рассчитана на микроскопы Zeiss Axioskop и Examiner. Выходное распределение света формируется коллимирующей оптикой, поэтому паспортные параметры такой сборки нельзя автоматически заменять данными отдельного светодиода. При установке следует проверить конкретную модификацию микроскопа, осветительный порт и механическую посадку.
При электрическом проектировании нужно учитывать ограничение по постоянному току 1400 мА. Используют драйвер стабилизации тока с плавным запуском; подключение к нерегулируемому источнику напряжения способно вызвать перегрузку и повреждение кристалла. Оптическая мощность зависит от тока, температуры перехода и качества отвода тепла.
Для этой конфигурации мощность в спецификации представлена как 580 (тип.) мВт. Указанные значения относятся к определённым условиям измерения; они не гарантируют такую же мощность на образце после прохождения линз, защитных окон, светоделителей или волокна. При проектировании стенда следует измерять фактический поток на рабочей плоскости.
Светодиодное излучение имеет пространственное и спектральное распределение, которое влияет на однородность подсветки и эффективность сопряжения с оптическими компонентами. Для корректного выбора линз учитывают расходимость, габариты излучающей области, рабочее расстояние и диаметр апертуры.
Тепловая стабилизация особенно важна при длительных измерительных сериях: нагрев способен уменьшать световой поток и изменять спектральные характеристики. Контроль температуры и питание с ограничением тока повышают воспроизводимость результатов при работе с чувствительными образцами.
Исполнение коллимированная микроскопическая сборка определяет способ интеграции в систему. Перед запуском необходимо проверить крепёж, электрические соединения и совместимость осветительной геометрии с экспериментальной схемой. Прямое наблюдение яркого пучка опасно даже тогда, когда источник не является лазером.
При сравнении нескольких светодиодных модулей одинаковой номинальной длины волны недостаточно ориентироваться только на ток и исходную мощность. На результат влияют поколение кристалла, тепловое сопротивление, конструкция корпуса и эффективность последующей оптики.
Характеристики
- Номинальная длина волны: 405 нм
- Максимальный постоянный ток: 1400 мА
- Оптическая мощность: 580 (тип.) мВт (типичное значение коллимированного выхода)
- Конструктивное исполнение: коллимированная микроскопическая сборка
- Тип излучателя: некогерентный полупроводниковый светодиод
- Совместимость монтажного адаптера: Zeiss Axioskop и Examiner
Отрасли применения
Изделие подходит для следующих научных и инженерных задач, если соблюдены требования к спектру, мощности и условиям эксплуатации:
- Флуоресцентная микроскопия с совместимыми флуорофорами: организация управляемой подсветки на 405 нм с учётом требований экспериментальной методики.
- Исследования фотоактивных материалов: организация управляемой подсветки на 405 нм с учётом требований экспериментальной методики.
- Контроль спектральной чувствительности: организация управляемой подсветки на 405 нм с учётом требований экспериментальной методики.
- Модернизация оптических трактов микроскопов Zeiss Axioskop и Examiner для возбуждения подходящих флуоресцентных меток.
