Описание

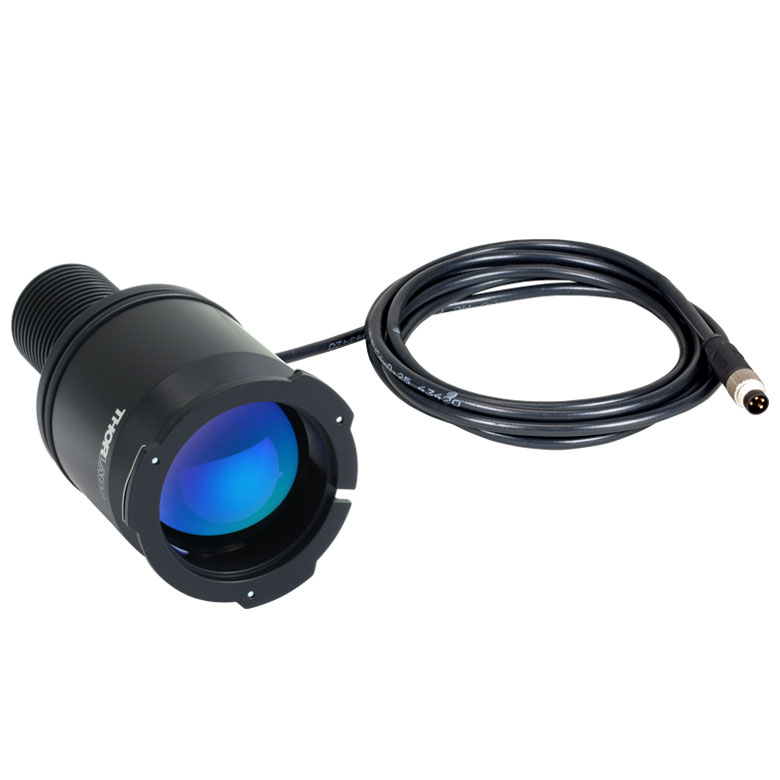

Инфракрасная светодиодная сборка предназначена для микроскопических систем с внешним источником освещения. Коллимирующая линза собирает часть расходящегося излучения светодиода и формирует пучок, удобный для дальнейшего ввода в прибор. Механическая часть адаптера соответствует определенному семейству микроскопов, поэтому перед монтажом проверяют не только модель прибора, но и исполнение доступного осветительного интерфейса.
M850L3-C5 работает на номинальной длине волны 850 нм и предназначен для микроскопов Nikon Eclipse при наличии байонетного соединения осветительного порта. Ориентировочный диаметр пучка на выходе адаптера составляет 43 мм, типичная суммарная мощность после коллиматора — 370 мВт. Значение на апертуре нельзя считать гарантией такой же мощности у объекта: результат зависит от конфигурации микроскопа и его оптических потерь.
Просветленная асферическая линза в составе адаптера работает как собирающий элемент с регулируемым положением. Геометрия пучка определяется одновременно оптикой и размерами светящейся поверхности. Установка коллиматора снижает расходимость относительно свободного излучения кристалла, однако при вводе в последующие линзы и диафрагмы требуется учитывать ограничения их апертуры и возможное виньетирование.
При длительной съемке тепловой режим остается существенной частью настройки: повышение температуры может изменять поток излучения. Радиатор помогает уменьшить этот эффект, а стабилизированный токовый драйвер обеспечивает контролируемое питание. В модуле предусмотрена память идентификации, которую поддерживает соответствующая управляющая электроника. Перед включением стороннего блока сверяют распиновку и ограничение выходного тока.
Характеристики
- Артикул: M850L3-C5.
- Номинальная длина волны: 850 нм; ближнее инфракрасное излучение.
- Совместимое семейство микроскопов: Nikon Eclipse; требуется подходящий порт внешнего освещения.
- Максимальный непрерывный ток по проверенному каталогу: 1200 мА.
- Типичная мощность пучка после адаптера: 370 мВт; не гарантированная мощность на образце.
- Приблизительный выходной диаметр пучка: 43 мм.
- Коллимация: регулируемая; линза ACL5040U-B, эффективное фокусное расстояние 40 мм.
- Исполнение M850L3-C5: светодиод на теплоотводе, коллимирующая оптика, память EEPROM.
Отрасли применения
- Исследовательская микроскопия: оснащение совместимых приборов Nikon Eclipse каналом освещения 850 нм для регистрации камерой с подходящей спектральной чувствительностью.
- Биологические лаборатории: экспериментальное наблюдение препаратов в ближнем ИК-диапазоне при предварительной проверке контраста, пропускания оптики и допустимого воздействия на образец (M850L3-C5).
- Разработка оптических приборов: испытания осветительных трактов на базе M850L3-C5, подбор диафрагм и фильтров, сопоставление измеренной мощности с уровнем сигнала детектора.
