Описание

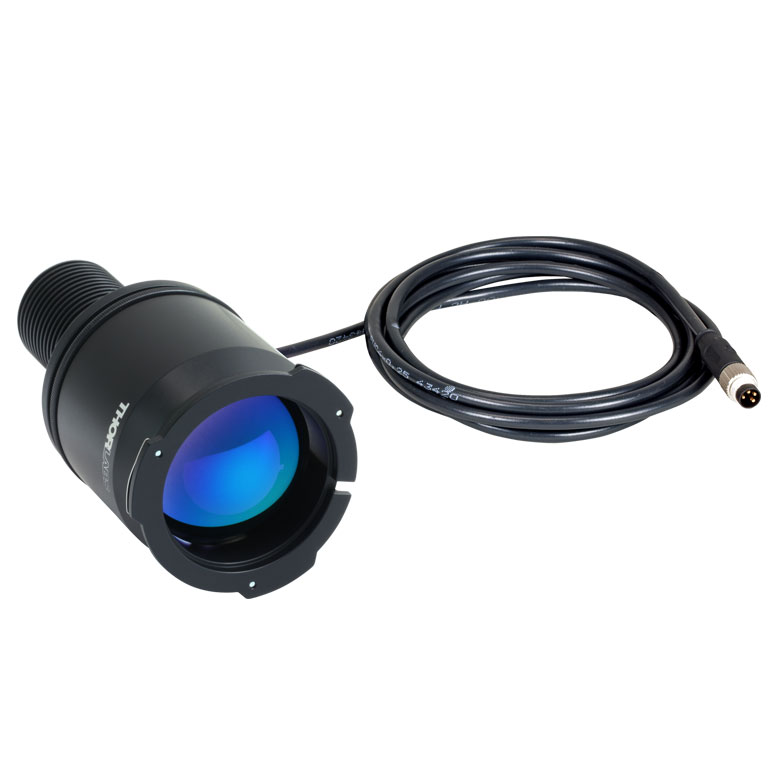

Осветительный модуль рассчитан на формирование направленного ближнего инфракрасного пучка и его подачу через штатный порт микроскопа. В конструкции совмещены излучатель на радиаторе и механически согласованная коллимирующая оптика. Прибор удобен для исследовательской установки, в которой необходимо управлять интенсивностью освещения электрическим током и сохранить возможность настройки геометрии выходящего пучка.
M810L3-C5 работает на номинальной длине волны 810 нм и предназначен для микроскопов Nikon Eclipse при наличии байонетного соединения осветительного порта. Ориентировочный диаметр пучка на выходе адаптера составляет 43 мм, типичная суммарная мощность после коллиматора — 225 мВт. На образце мощность будет определяться пропусканием всего микроскопического тракта, а приведенный показатель характеризует выход коллиматора.
В адаптере используется асферическая оптика с возможностью осевого перемещения относительно излучающей площадки. Пользователь подстраивает выходной пучок под конфигурацию установки, не заменяя сам источник. При этом нельзя считать коллимированное светодиодное освещение полностью параллельным лазерным пучком: протяженный кристалл и его угловое распределение ограничивают достижимую направленность.
Радиатор отводит тепло от полупроводникового элемента, помогая сохранять интенсивность при длительных сериях измерений. Для работы требуется токовый контроллер: обычный источник напряжения без ограничения тока не является равнозначной заменой. Электронная память с рабочими параметрами доступна совместимому драйверу, но при использовании сторонней электроники предел тока и назначение контактов проверяют отдельно.
Характеристики
- Артикул: M810L3-C5.
- Номинальная длина волны: 810 нм; ближнее инфракрасное излучение.
- Совместимое семейство микроскопов: Nikon Eclipse; требуется подходящий порт внешнего освещения.
- Максимальный непрерывный ток по проверенному каталогу: 500 мА.
- Типичная мощность пучка после адаптера: 225 мВт; не гарантированная мощность на образце.
- Приблизительный выходной диаметр пучка: 43 мм.
- Коллимация: регулируемая; линза ACL5040U-B, эффективное фокусное расстояние 40 мм.
- Исполнение M810L3-C5: светодиод на теплоотводе, коллимирующая оптика, память EEPROM.
Отрасли применения
- Исследовательская микроскопия: оснащение совместимых приборов Nikon Eclipse каналом освещения 810 нм для регистрации камерой с подходящей спектральной чувствительностью.
- Биологические лаборатории: экспериментальное наблюдение препаратов в ближнем ИК-диапазоне при предварительной проверке контраста, пропускания оптики и допустимого воздействия на образец (M810L3-C5).
- Разработка оптических приборов: испытания осветительных трактов на базе M810L3-C5, подбор диафрагм и фильтров, сопоставление измеренной мощности с уровнем сигнала детектора.
