Описание

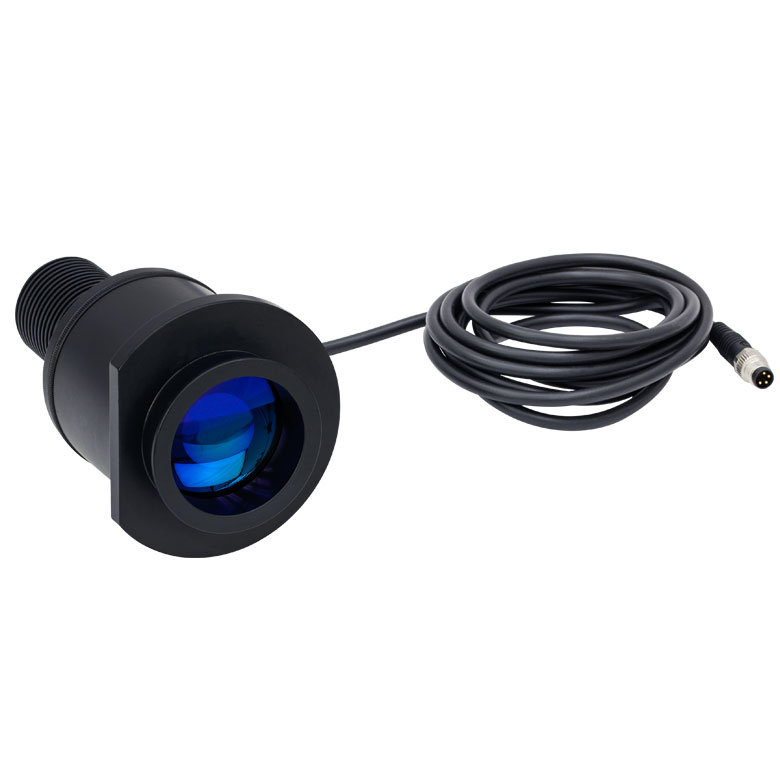

Для работы с микроскопом Leica DMI спроектирован светодиодный блок M780L3-C2. Его светодиод излучает преимущественно в ближней инфракрасной области спектра с номинальной длиной волны 780 нм, а встроенная асферическая линза с просветлением формирует выходной пучок диаметром приблизительно 37 мм. Исполнение M780L3-C2 согласовано с осветительным портом микроскопов Leica DMI; при установке необходимо учитывать реальную конфигурацию порта и предусмотренные изготовителем микроскопа переходники. На выходе коллиматора типичная суммарная оптическая мощность составляет 130 мВт при предельном рабочем токе 800 мА.
Свет 780 нм относится к ближнему инфракрасному диапазону и может почти не восприниматься глазом, хотя фотоприёмник продолжает регистрировать значимый поток. Коллимация уменьшает расходимость пучка перед входом в микроскоп, но конечная равномерность подсветки зависит также от внутренних диафрагм и осветительной оптики. Полная спектральная ширина излучения на уровне половины максимума составляет около 28 нм, поэтому источник не следует считать монохроматическим лазером.
Коллиматор M780L3-C2 использует линзу ACL5040U-B, рассчитанную на соответствующую спектральную область. При подключении M780L3-C2 входной осветительный тракт Leica DMI имеет собственные ограничения на поле освещения, поэтому диаметр 37 мм относится именно к выходу модуля, а не к гарантированному размеру пятна на препарате. Измеренная на образце энергия может быть заметно меньше 130 мВт из-за потерь на диафрагмах, фильтрах, отражениях и объективе. Для корректного сравнения режимов с M780L3-C2 мощность целесообразно измерять в рабочей плоскости микроскопа.
Характеристики
- Артикул исполнения: M780L3-C2; конструкция — светодиод с коллиматором для микроскопии.
- Номинальная длина волны: 780 нм; полная спектральная ширина FWHM: около 28 нм.
- Оптическая мощность на выходе коллиматора: примерно 130 мВт при максимальном токе.
- Диаметр сформированного пучка у M780L3-C2: около 37 мм; площадь пучка: приблизительно 1080 мм².
- Максимальный постоянный ток светодиода: 800 мА; управление — стабилизированным драйвером тока.
- Излучатель без коллимационной оптики: минимум 200 мВт, типично 300 мВт.
- Поддерживаемая серия микроскопов для M780L3-C2: Leica DMI; линза коллимации: ACL5040U-B.
- Габарит светящейся области M780L3-C2: 1 × 1 мм; предусмотрена теплопередача от кристалла к радиатору.
- Типичное прямое напряжение светодиода: около 2,0 В; фактическое значение зависит от режима и температуры.
При подключении M780L3-C2 сначала ограничивают ток драйвера значением не выше 800 мА и проверяют совместимость разъёма. В модуль M780L3-C2 встроена память с параметрами излучателя, которую могут считывать поддерживающие её драйверы; при стороннем питании сигнальные контакты нельзя использовать как силовые. Теплоотвод M780L3-C2 должен обдуваться окружающим воздухом: перегрев меняет световой поток и сокращает ресурс.
Отрасли применения
- Калибровка трактов ближнего инфракрасного излучения: установка на Leica DMI позволяет выполнять измерения в штатной оптической геометрии.
- Исследовательская микроскопия при ик-подсветке: модуль даёт узкоспектральный поток с выходной мощностью порядка 130 мВт.
- Машинное зрение и ик-наблюдение совместимыми камерами: перед началом серии проверяют спектральное соответствие камеры и фильтров.
- Испытание фотодиодов и оптических датчиков около 780 нм: коллимированный пучок упрощает введение света в осветительный порт.
- Анализ оптического поглощения и пропускания образцов: интенсивность задают электрическим режимом и подтверждают контрольным измерением.
Для настройки канала с M780L3-C2 рекомендуется документировать ток, экспозицию, состав фильтров и геометрию оптического пути. Это важно для воспроизводимости результатов, особенно когда сравнивают изображения при 780 нм с данными из других спектральных диапазонов. При работе с M780L3-C2 следует защищать глаза от направленного потока и учитывать, что слабая видимость длинноволнового света не означает его безопасности.
