Описание

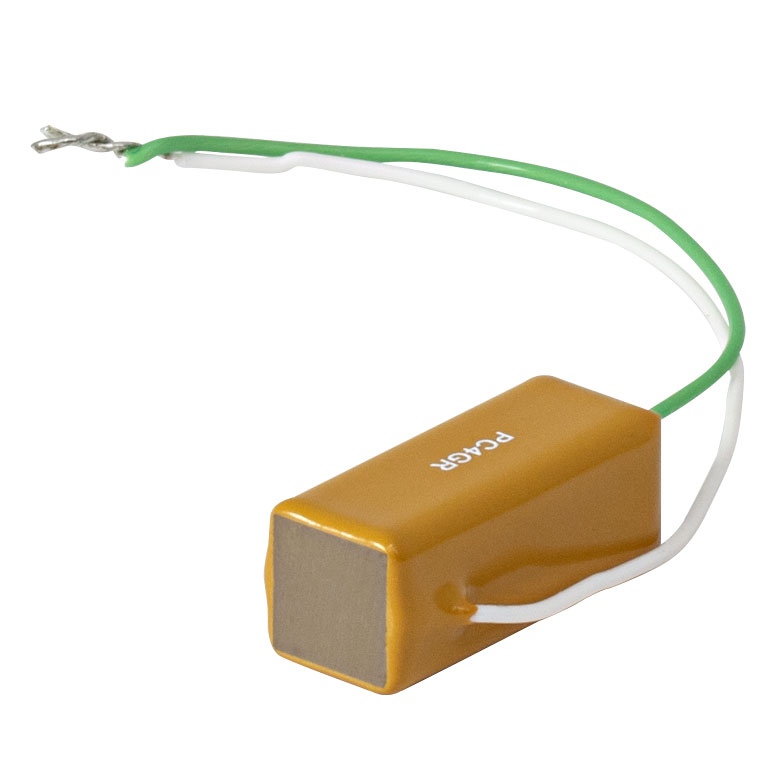

Для точной сборки измерительных систем вариант PC4GR обеспечивает малогабаритная регулировка оптических элементов на уровне микрометров; размещение пьезостека с размерами 8,5 × 8,5 × 20,0 мм; подбор опорного преднатяга и схемы подключения. По устройству он представляет собой пьезоэлектрический привод, свободное удлинение 20,0 мкм, габариты 8,5 × 8,5 × 20,0 мм.
Многослойный пьезоэлектрический стек превращает изменение электрического напряжения в малое линейное удлинение. Такая схема применяется, когда точность перемещения важнее большого механического хода и необходимо минимизировать люфты.
Указанное максимальное смещение характеризует свободный ход, а не перемещение детали под любой нагрузкой. Жёсткость внешнего механизма, осевой преднатяг, температура и форма напряжения заметно влияют на получаемый результат.
Для достижения стабильности контролируют допустимую сжимающую нагрузку и исключают растяжение или изгиб стека, на которые керамика чувствительна. При точном позиционировании учитывают гистерезис и ползучесть материала.
Для артикула PC4GR важны следующие параметры: номинальное максимальное свободное удлинение: 20,0 мкм; размеры: 8,5 × 8,5 × 20,0 мм; принцип работы: пьезоэлектрическая деформация многослойного элемента; исполнение: компактный пьезоэлектрический стек без интегрированной механической платформы.
Удлинённый пьезостек длиной 20 мм обеспечивает больший свободный ход, но требует проверки механического преднатяга и устойчивости нагрузки.
Скорость реакции пьезокерамики не следует путать с гарантированной полосой готового позиционера: механический резонанс нагрузки может стать основным ограничением. Элемент размещают так, чтобы электропроводка не создавала паразитных усилий.
В процессе эксплуатации желательно документировать конфигурацию, фиксировать положение соседних деталей и проверять сохранение геометрии после обслуживания. Такой порядок снижает риск потери результатов повторной настройки.
Особое внимание для исполнения PC4GR следует уделить следующему: малогабаритная регулировка оптических элементов на уровне микрометров; размещение пьезостека с размерами 8,5 × 8,5 × 20,0 мм; подбор опорного преднатяга и схемы подключения. Точные эксплуатационные пределы, не приведённые в характеристиках ниже, необходимо уточнять по паспортной документации и условиям применения.
Характеристики
- Артикул: PC4GR
- Номинальное максимальное свободное удлинение: 20,0 мкм
- Размеры: 8,5 × 8,5 × 20,0 мм
- Принцип работы: пьезоэлектрическая деформация многослойного элемента
- Исполнение: компактный пьезоэлектрический стек без интегрированной механической платформы
- Особенность подбора: малогабаритная регулировка оптических элементов на уровне микрометров; размещение пьезостека с размерами 8,5 × 8,5 × 20,0 мм; подбор опорного преднатяга и схемы подключения
Отрасли применения
В прикладных задачах PC4GR рассматривают прежде всего для направлений: нанопозиционирование, сканирующая микроскопия, точная юстировка, интерферометрия. При выборе следует сопоставить требуемую геометрию установки, режим эксплуатации и спецификацию остальных компонентов, а не ориентироваться на один номинальный параметр.
- Нанопозиционирование: применение компонента PC4GR для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Сканирующая микроскопия: применение компонента PC4GR для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Точная юстировка: применение компонента PC4GR для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Интерферометрия: применение компонента PC4GR для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
При внедрении в действующий комплекс рекомендуется подтвердить механическую и электрическую совместимость, проверить параметры на испытательном образце и зафиксировать результаты первичной юстировки. Такой подход особенно важен при использовании архивных модификаций и нестандартной оснастки.
