Описание

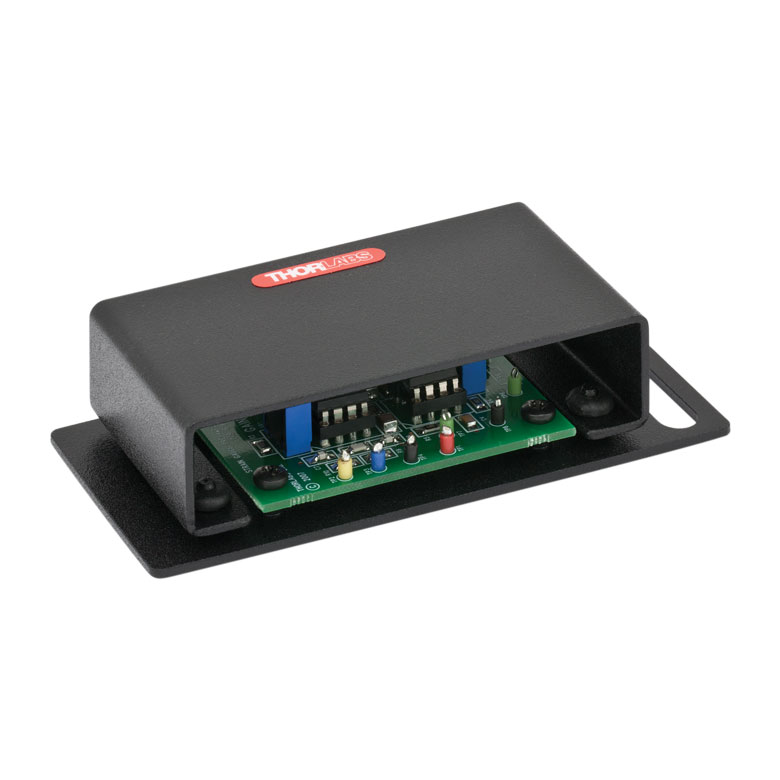

Предусилительная плата AMP002 — небольшая электронная плата со съёмной крышкой, предназначенная для работы с детекторами деформации пьезоприводов. Она усиливает слабый сигнал датчика перемещения, встроенного в пьезомеханизм, и подготавливает его для дальнейшей обработки контроллером обратной связи.
Датчики деформации (тензорезисторного типа) дают сигналы малой амплитуды, чувствительные к наводкам, поэтому усиление вблизи датчика улучшает отношение сигнал/шум и позволяет получить стабильное измерение положения. Съёмная крышка защищает электронику от пыли и случайных касаний, но обеспечивает доступ к элементам при настройке.
Такое решение востребовано в замкнутых системах позиционирования: по сигналу платы контроллер корректирует напряжение на пьезоприводе, компенсируя гистерезис и дрейф керамики и обеспечивая нанометровую воспроизводимость перемещений.
При подключении соблюдайте полярность и требования к питанию, экранируйте сигнальные кабели и по возможности не прокладывайте их рядом с силовыми цепями.
Thorlabs (США, Ньютон, штат Нью-Джерси, основана в 1989 году) — производитель, объединяющий в одном каталоге оптику, оптомеханику, электронику управления и готовые приборы. Такая широта ассортимента позволяет заказчику собрать всю установку у одного поставщика и избежать проблем совместимости, а единая система артикулов упрощает закупки и повторные заказы.
Обратите внимание на исполнение изделия AMP002: многие позиции Thorlabs выпускаются в дюймовом и метрическом вариантах, отличающихся резьбой и размерами. Выбор нужного исполнения заранее избавит от необходимости докупать переходники и переделывать крепления.
Характеристики
- Артикул: AMP002
- Производитель: Thorlabs
- Тип изделия: Предусилительная плата со съемной крышкой для детекторов деформации пьезоприводов
- Назначение: предусиление сигнала детекторов деформации пьезоприводов
- Конструкция: плата со съёмной крышкой
Отрасли применения
- Нанопозиционирование: замкнутые контуры управления пьезоприводами.
- Научные исследования: точные измерения малых перемещений.
- Сканирующая зондовая микроскопия: контроль положения сканеров.
- Полупроводниковая метрология: прецизионные юстировочные системы.
