Описание

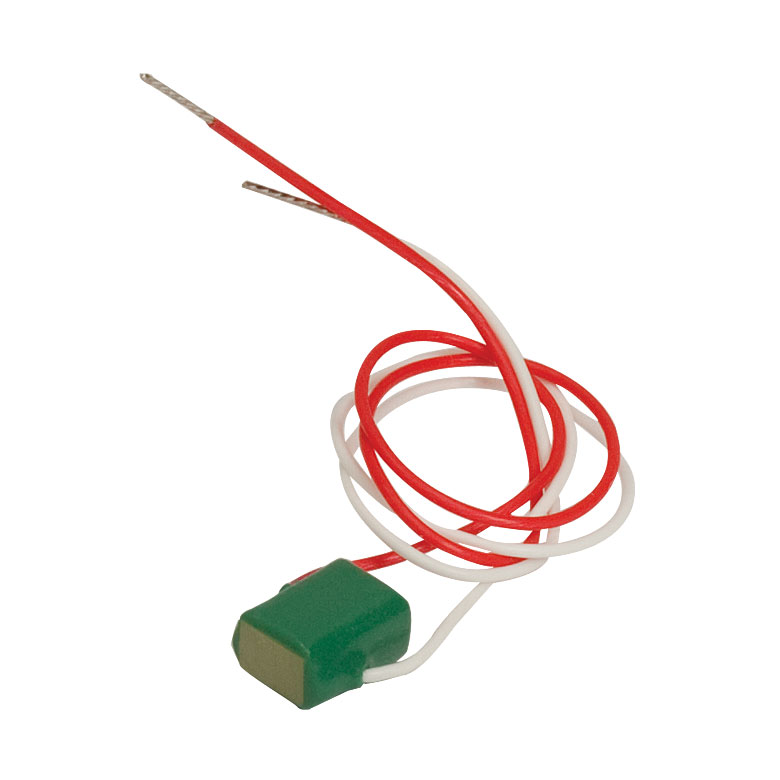

Пьезоэлектрический привод AE0203D04F — компактный многослойный пьезоэлемент для генерации микроскопических перемещений с высокой точностью. При подаче напряжения он изменяет свою длину пропорционально приложенному полю, обеспечивая смещения в диапазоне микрометров без люфтов, трения и износа подвижных частей, характерных для механических микровинтов.
Габариты элемента невелики (в названии указаны размеры сечения и длины), поэтому он встраивается в миниатюрные юстировочные узлы, кинематические подвески зеркал и механизмы точной подстройки. Максимальное смещение элемента, указанное в названии, достигается при номинальном напряжении: короткий и длинный варианты одного семейства различаются числом слоёв и, соответственно, ходом.
Пьезоэлементы обладают очень быстрым откликом — время реакции измеряется микросекундами, что позволяет использовать их в системах стабилизации и активной юстировки, а также в сканирующих устройствах. Для работы необходим высоковольтный усилитель или контроллер пьезоприводов, а конструкция крепления должна исключать боковые нагрузки и изгибающие моменты, которые для керамики недопустимы.
С пьезоэлементом следует обращаться аккуратно: он хрупок, чувствителен к ударам, перегреву и превышению напряжения, а также к неправильной полярности. Для точного позиционирования применяют предварительное поджатие и, при необходимости, обратную связь по датчику перемещения.
Производитель — Thorlabs, один из ведущих мировых разработчиков и изготовителей компонентов для фотоники, лазерной техники и оптического приборостроения (компания основана в 1989 году, головной офис — Ньютон, штат Нью-Джерси, США). Единая система крепёжных стандартов и обширный каталог совместимых изделий позволяют собирать как простые учебные схемы, так и сложные исследовательские комплексы.
Артикул AE0203D04F однозначно определяет позицию в каталоге Thorlabs. При проектировании установки полезно заранее проверить тип и шаг резьбы, габариты и требуемые аксессуары по технической документации: это позволяет избежать переделок и подобрать всё необходимое за один заказ.
Характеристики
- Артикул: AE0203D04F
- Производитель: Thorlabs
- Тип изделия: Пьезоэлектрический привод
- Максимальное смещение: 4.6 мкм
- 3.5 x 4.5 x 5 мм
- Тип: многослойный пьезоэлектрический привод
- Принцип действия: пьезоэлектрическое удлинение при подаче напряжения
Отрасли применения
- Оптическое приборостроение: миниатюрные приводы юстировки зеркал и резонаторов.
- Лазерная физика: точная подстройка длины резонатора и частоты лазеров.
- Микроскопия и нанопозиционирование: пьезоприводы для сканирующих систем.
- Метрология: интерферометры и устройства фазового сдвига.
- Полупроводниковая и прецизионная промышленность: микроперемещения в измерительных стендах.
