Описание

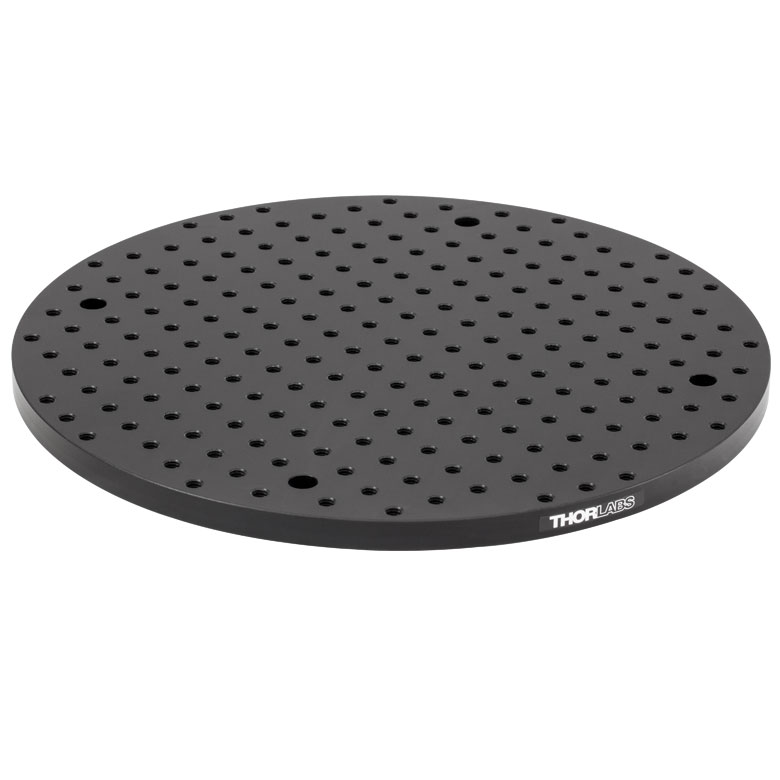

Круглая алюминиевая плита с удвоенной плотностью отверстий предназначена для радиальной и компактной компоновки оптических элементов. Отсутствие выступающих прямоугольных углов может быть полезно при размещении в ограниченной круговой зоне. При этом круглая форма основания не означает встроенного вращения: поворотный механизм, если он нужен, подбирают отдельно.
Модель MBR12 имеет размеры Ø12″ × 0,50″. Для этого исполнения предусмотрена удвоенная плотность резьбовых позиций; точный рисунок — по чертежу. Толщина основания составляет 12.7 мм; ее учитывают при выборе крепежа и общей высоты собранного оптического узла.
При радиальном размещении оборудования проверяют, что основания держателей не выходят за полезную область диска и не мешают друг другу. Удвоенная плотность расширяет выбор креплений, но не гарантирует совместимость любой пары опор по габаритам. Рисунок отверстий и доступ к винтам оценивают по чертежу.
Круглая плита не выполняет функций вращательного подшипника или углового отсчетного устройства. Нагрузку, устойчивость и сохранение юстировки определяет полная конструкция, включая выбранные опоры и расположение оборудования.
При проектировании системы с MBR12 различают отверстия для крепления компонентов и способ установки самого основания.
Характеристики
- Артикул: MBR12.
- Форма: круглая.
- Габариты: Ø12″ × 0,50″.
- Толщина: 12.7 мм.
- Материал: алюминий, немагнитный; черное анодирование.
- Резьба отверстий: 1/4″-20.
- Сетка: удвоенная плотность резьбовых позиций; точный рисунок — по чертежу.
- Конструкция MBR12: сплошная; встроенный изолятор вибраций не заявлен.
Отрасли применения
- Лабораторная оптика: сборка радиально организованных трактов на MBR12 с использованием совместимых стоек, держателей образца и приемных компонентов.
- Оптическое приборостроение: отработка расположения узлов на основании Ø12″ × 0,50″, проверка монтажных зазоров, доступности регулировок и совместимости крепежа 1/4″-20.
- Исследовательские и учебные установки: организация общей механической базы на MBR12; точность и стабильность проверяют для конечного стенда с учетом опор, массы оборудования и условий эксплуатации.
