Описание

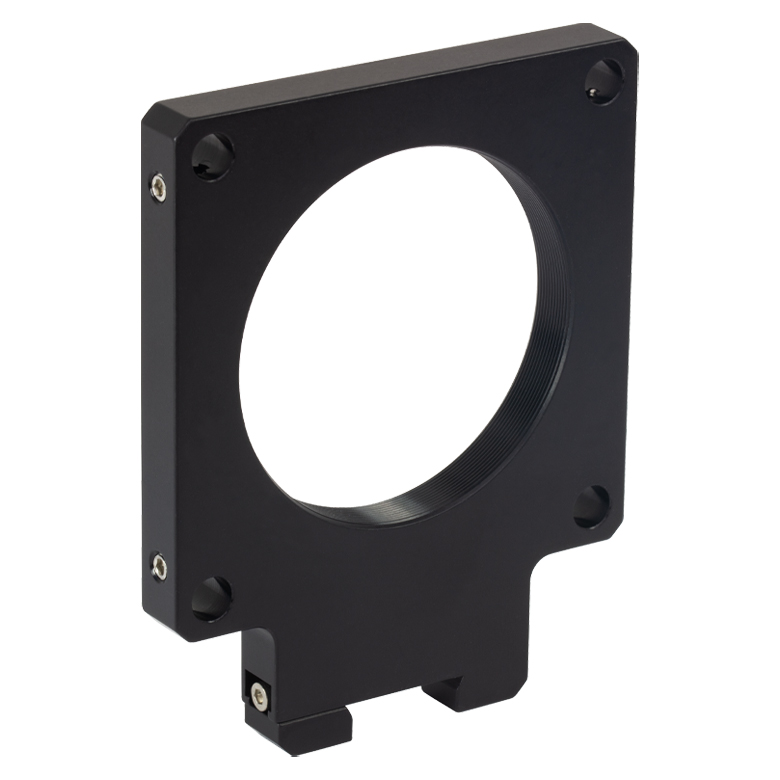

Конструктивная особенность RCA11: плита 60-мм каркасной системы с резьбой SM2. Техническая схема изделия: посадка «ласточкин хвост», толщина 0,35 дюйма, высота оптической оси 50 мм. Монтажная деталь соединяет каркасную геометрию оптической системы с рельсовой основой. Такая конструкция сохраняет заранее выставленное взаимное положение линз и диафрагм при перестановке всего каркаса вдоль направляющей.
Практическая задача модели RCA11: включение крупноапертурной SM2-оптики в рельсовую схему. При подборе важны три независимых размера: расстояние между каркасными стержнями, высота оптической оси и резьба, принимающая оптический компонент. Если хотя бы один параметр не совпадает, сборка может потребовать другой переходник.
При проектировании узла с RCA11 следует учитывать требования к сопряжённым компонентам. Крепление следует затягивать после проверки соосности. Указанная толщина детали не равна рабочему расстоянию оптики и не позволяет без дополнительных размеров рассчитать всю высоту узла.
Особое ограничение выбора: не подходит напрямую к 30-мм сетке каркасных стержней. В каталожной карточке не следует подменять физические размеры, тип соединения или паспортную характеристику сведениями о соседнем артикуле.
В сборке RCA11 имеет значение правильный порядок установки: сначала проверяют геометрию посадочного места, затем выполняют механическое сопряжение, после этого тестируют работу всего узла. Для измерительных устройств дополнительно проверяют повторяемость результата; для монтажных деталей — сохранение настройки после затяжки.
При обслуживании RCA11 рекомендуется контролировать чистоту рабочих поверхностей, состояние крепежа и отсутствие усилий, которые могут изменить положение соседних компонентов. Любые процедуры с приводами, оптикой или электроникой выполняются в пределах руководства по эксплуатации соответствующей системы.
Характеристики
- Артикул изделия: RCA11.
- Категория оборудования: рельсовый адаптер.
- Исходные каталожные параметры: Пластинка с SM2 резьбой, для каркасных систем: 60 мм, с креплением типа ласточкин хвост для установки на оптические рельсы, толщина: 0.35", высота оптической оси: 50 мм.
- Конструктивная/функциональная особенность: плита 60-мм каркасной системы с резьбой SM2.
- Монтаж и рабочий интерфейс: посадка «ласточкин хвост», толщина 0,35 дюйма, высота оптической оси 50 мм.
- Основная задача: включение крупноапертурной SM2-оптики в рельсовую схему.
- Требование к совместимости: не подходит напрямую к 30-мм сетке каркасных стержней.
Отрасли применения
- Оптические стенды
- Широкопучковые системы
- Лабораторные приборы
В направлении «оптические стенды» изделие используют для задачи: включение крупноапертурной SM2-оптики в рельсовую схему; подбор сопряжённых элементов зависит от описанной конструкции. В направлении «широкопучковые системы» изделие используют для задачи: включение крупноапертурной SM2-оптики в рельсовую схему; подбор сопряжённых элементов зависит от описанной конструкции. В направлении «лабораторные приборы» изделие используют для задачи: включение крупноапертурной SM2-оптики в рельсовую схему; подбор сопряжённых элементов зависит от описанной конструкции.
Перед включением RCA11 в спецификацию системы необходимо сверить чертёж и условия эксплуатации именно этого артикула, особенно если в проекте используются несовместимые по стандарту резьбы, оптические диаметры или разъёмы. Это исключает механически неверные сопряжения и ошибочную замену на похожую модификацию.
