Поставщик
|
Thorlabs |
|
Артикул
|
CP20D |
|
Типы изделий
|
ирисовые диафрагмы |
|
Внешний диаметр
|
30 |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Диаметр апертуры
|
20.0 |
|
Применение
|
для каркасных систем |
Описание

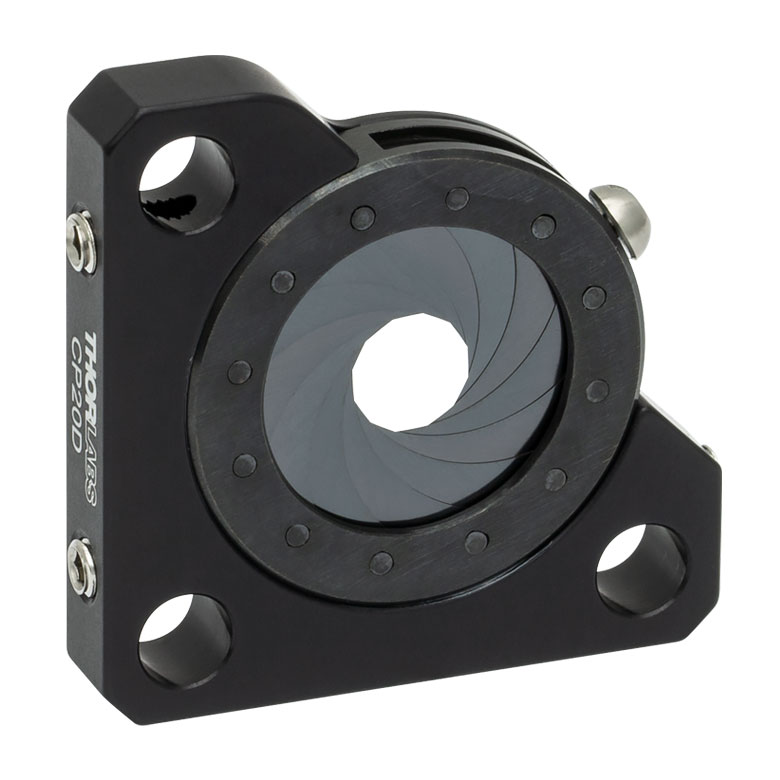

Ирисовая диафрагма CP20D — механическая апертура с плавно изменяемым диаметром: набор тонких лепестков смыкается и раскрывается, формируя круглое отверстие заданного размера. Диапазон изменения апертуры — Ø0.8 - Ø20.0 мм. Изделие применяется для ограничения диаметра пучка, отсечения паразитного света, выбора порядков дифракции и юстировки оптических систем.
Лепестки выполнены из тонкого металла с чёрной матовой отделкой, снижающей блики и рассеяние. Рычаг или кольцо позволяют изменять апертуру одной рукой, а регулировка выполняется плавно и без рывков. Корпус изделия устанавливается на стержни или в тубусы: варианты для каркасных систем (30 мм) вставляются в пластину и не требуют дополнительных переходников.
Диафрагма уменьшает влияние пространственных шумов пучка, формирует зрачок оптической системы и служит простым способом регулировки освещённости и яркости. В оптических схемах её часто используют как пространственный фильтр или как контрольную апертуру при настройке коллимации.
Не допускайте попадания на диафрагму мощного лазерного излучения: лепестки нагреваются и могут деформироваться; при мощных пучках используйте защитные экраны и ловушки.
Производитель — Thorlabs, один из ведущих мировых разработчиков и изготовителей компонентов для фотоники, лазерной техники и оптического приборостроения (компания основана в 1989 году, головной офис — Ньютон, штат Нью-Джерси, США). Единая система крепёжных стандартов и обширный каталог совместимых изделий позволяют собирать как простые учебные схемы, так и сложные исследовательские комплексы.
При подборе изделия с артикулом CP20D учитывайте условия эксплуатации — рабочий диапазон длин волн, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы. Актуальные чертежи и таблицы параметров публикуются производителем в документации на изделие.
Характеристики
- Артикул: CP20D
- Производитель: Thorlabs
- Тип изделия: Ирисовая диафрагма для каркасных систем (30 мм)
- Апертура: Ø0.8 - Ø20.0 мм
- Тип: ирисовая диафрагма с плавной регулировкой апертуры
Отрасли применения
- Лазерная техника: ограничение диаметра пучка и отсечение паразитных отражений.
- Микроскопия: регулировка апертуры освещения и поля зрения.
- Оптическое приборостроение: формирование зрачка в оптических системах.
- Фотография и машинное зрение: контроль освещённости и глубины резкости.
- Образование: практикумы по дифракции и геометрической оптике.
