Поставщик
|
Thorlabs |
|
Артикул
|
MB424 |
|
Ширина (мм)
|
100 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
100х600 |
|
Материал
|
алюминий |
|
Длина
|
600 |
|
Крепление
|
1/4"-20 |
Описание

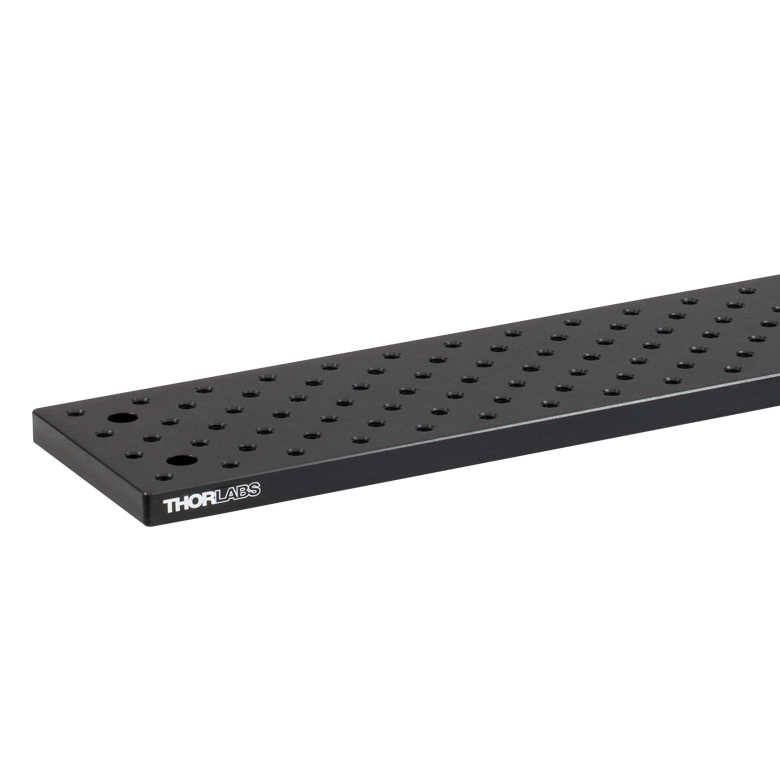

Узкая алюминиевая плита с плотной дюймовой сеткой предназначена для последовательного размещения небольших оптомеханических элементов. Удвоенная плотность крепежных позиций облегчает выбор взаимного положения опор при ограниченной ширине основания. Такая геометрия полезна при сборке отдельных каналов или вспомогательных модулей рядом с основным экспериментом.
MB424 имеет габариты 4″ × 24″ × 1/2″ и выполнена из сплошного алюминия с черным анодированным покрытием. Рабочие отверстия имеют резьбу 1/4″-20; предусмотрена удвоенная плотность монтажных позиций; геометрию сетки уточняют по чертежу. Толщина основания составляет 12,7 мм.
Плотную сетку используют для подбора положения опор с учетом их габаритов и выступающих винтов. Дополнительные отверстия не гарантируют отсутствие столкновений: основания соседних держателей проверяют по чертежам до окончательной компоновки.
Для отверстий MB424 используют винты 1/4″-20 UNC с 20 витками на дюйм; крепеж M6 не подходит, несмотря на внешне близкий диаметр.
Удвоенная плотность характеризует рисунок отверстий, а не двукратное увеличение жесткости или грузоподъемности. Механические пределы определяются конструкцией и условиями опирания, а не количеством резьбовых позиций.
Характеристики
- Артикул: MB424.
- Габариты: 4″ × 24″ × 1/2″.
- Размеры рабочей поверхности в миллиметрах: 101.6 × 609.6 мм.
- Толщина: 12,7 мм; сплошная, не сотовая конструкция.
- Материал основания: алюминий, немагнитный.
- Поверхность: с черным анодированным покрытием.
- Резьбовые отверстия: 1/4″-20; дюймовое исполнение.
- Расположение отверстий: удвоенная плотность монтажных позиций; геометрию сетки уточняют по чертежу.
- Собственная виброизоляция MB424: не предусмотрена конструкцией монтажной плиты.
Отрасли применения
- Лабораторная фотоника: использование MB424 как общей базы для узких многокомпонентных оптических каналов; совместимые держатели закрепляют винтами 1/4″-20, а оптическую настройку выполняют отдельными регулировочными механизмами.
- Оптическое приборостроение: отработка компоновки на поверхности 4 × 24 дюйма, выбор взаимного положения опор и проверка доступности обслуживания до изготовления специальной механической конструкции.
- Исследовательские и учебные стенды: монтаж оборудования на основании MB424 для экспериментов с распространением света, наблюдением образцов или регистрацией сигналов; соответствие требованиям точности подтверждают для собранной системы.
