WG01050-E - Плоскопараллельная пластинка, материал: BaF2, Ø1", покрытие: 3 - 5 мкм, Thorlabs

Описание

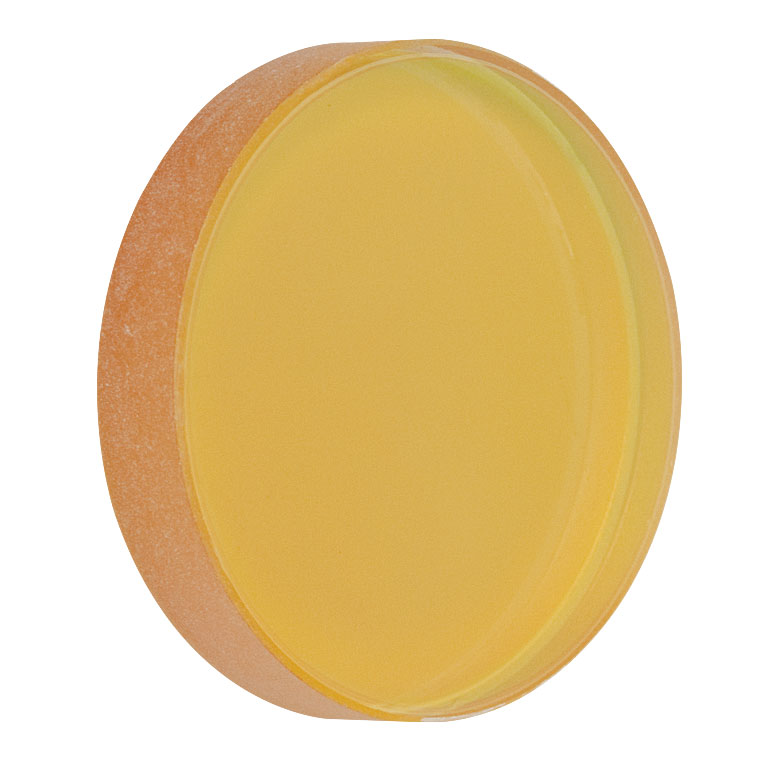

WG01050-E — это широкополосное прецизионное плоскопараллельное окно диаметром 1 дюйм из фторида бария (BaF2) с двухсторонним антиотражающим покрытием, оптимизированным для диапазона от 2 до 5 мкм, производства Thorlabs. Фторид бария обладает широким диапазоном оптической прозрачности от 200 нм до 11 мкм, что делает его универсальным материалом, пригодным как для ультрафиолетовых, так и для среднеинфракрасных приложений. По сравнению с близким по свойствам фторидом кальция, фторид бария отличается повышенной устойчивостью к воздействию высокоэнергетического излучения, что расширяет область его применения в задачах с интенсивным оптическим воздействием.

Толщина окна составляет 5.0 мм при допуске по толщине ±0.3 мм, а непараллельность рабочих поверхностей не превышает 1 угловой минуты, что гарантирует минимальное отклонение хода луча при прохождении через оптический элемент. Плоскостность поверхности удерживается на уровне λ/4 по рабочей апертуре, а класс качества обработки поверхности соответствует стандарту 40-20 по шкале скретч-дигг. Нанесённое покрытие снижает среднюю отражательную способность до уровня менее 1.25% в пределах рабочего диапазона, что заметно повышает пропускание оптического сигнала по сравнению с непокрытой версией материала.

Диапазон покрытия 3–5 мкм совпадает с областью характеристического поглощения множества органических и неорганических соединений, что делает окно востребованным элементом в задачах инфракрасной спектроскопии и газового анализа. Устойчивость фторида бария к воздействию высокоэнергетического излучения делает данное окно предпочтительным выбором в лазерных установках, работающих с мощными импульсными или непрерывными источниками в среднем ИК-диапазоне. Такое сочетание широкополосной прозрачности и специализированного покрытия делает WG01050-E универсальным компонентом для разнообразных научных и промышленных задач.

Характеристики

Материал: фторид бария (BaF2) с двухсторонним АР-покрытием. Диаметр: Ø1" (25.4 мм), толщина: 5.0 мм. Диапазон АР-покрытия: 2–5 мкм, средняя отражательная способность <1.25%. Диапазон пропускания подложки: 200 нм – 11 мкм. Плоскостность: λ/4 по рабочей апертуре, качество поверхности: 40-20 скретч-дигг.

Отрасли применения

Окно WG01050-E применяется в инфракрасной спектроскопии и системах газового анализа при регистрации характеристических полос поглощения в диапазоне 3–5 мкм. Оно используется в лазерных установках среднего ИК-диапазона, работающих с высокоэнергетическим излучением, благодаря повышенной радиационной стойкости материала. Также окно находит применение в научных исследованиях, охватывающих ультрафиолетовый и инфракрасный спектральные диапазоны благодаря широкополосной прозрачности фторида бария.
