Описание

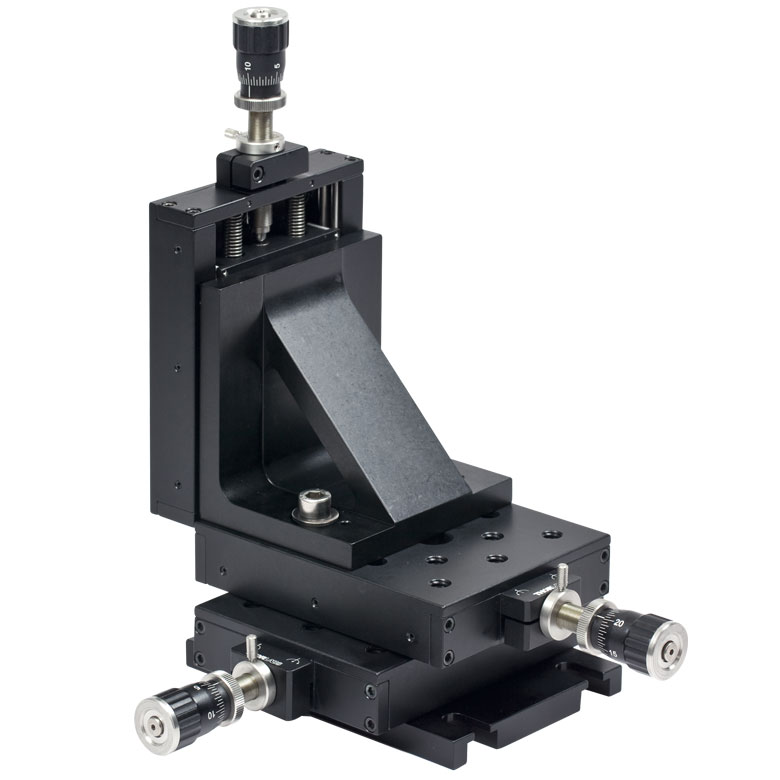

Thorlabs PT3A — трехкоординатный транслятор для линейного позиционирования компонентов по осям X, Y и Z. Максимальный диапазон перемещения по каждой оси составляет 1", что позволяет выполнять как грубое совмещение, так и последующую точную настройку положения образца, детектора, апертуры или небольшого оптического узла. Платформа оснащена регулировочными винтами DM12 и крепежными отверстиями 1/4"-20.
Трехосевая регулировка особенно полезна при вводе излучения в оптическое волокно, центровке пинхола, позиционировании фотодиода и совмещении небольшого образца с фокусом. Каждая ось изменяет положение независимо, однако при перемещении тяжелой или смещенной нагрузки возможны механические связи и изменение ориентации платформы. Поэтому массу компонента следует располагать близко к центру подвижной части.
Дюймовые крепления 1/4"-20 позволяют устанавливать транслятор на совместимые оптические столы, плиты и основания. Винты DM12 обеспечивают ручную регулировку, но фактическое разрешение и повторяемость зависят от механизма, нагрузки и способа подхода к заданной точке. Для уменьшения влияния люфта финальную настройку рекомендуется выполнять с одного направления.
Характеристики
- Производитель: Thorlabs.
- Модель: PT3A.
- Тип: трехкоординатный линейный транслятор.
- Регулируемые оси: X, Y и Z.
- Максимальное перемещение по каждой оси: 1".
- Тип регулировочного винта: DM12.
- Монтажные крепления: 1/4"-20.
- Режим управления: ручной.
- Назначение: пространственное позиционирование оптических компонентов.
Особенности выбора и интеграции
Основание транслятора надежно закрепляют на жесткой поверхности. Нагрузку устанавливают симметрично и проверяют плавность хода по всем координатам. При вертикальном перемещении необходимо учитывать действие силы тяжести. Кабели и волокна фиксируют так, чтобы они не тянули платформу. После точной настройки критической системы положение можно контролировать внешним датчиком или зафиксировать предусмотренными стопорами.
Отрасли применения
- Юстировка оптических волокон.
- Позиционирование пинхолов и щелей.
- Настройка фотодиодов и камер.
- Микроскопия и манипуляция образцами.
- Лазерные измерительные стенды.
- Интерферометрические установки.
- Прототипирование фотонных устройств.
