Описание

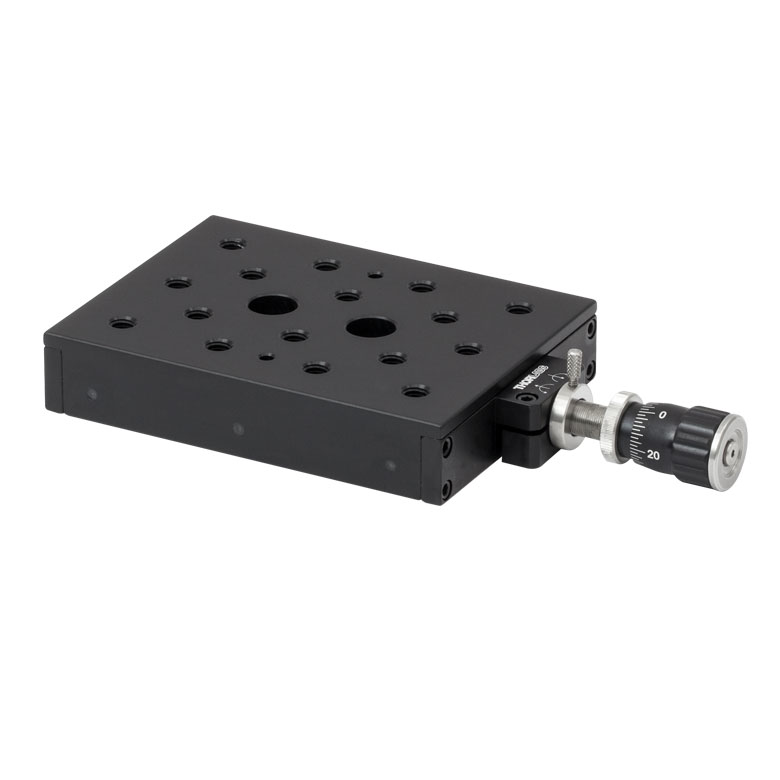

PT1A/M — транслятор с дифференциальным микрометром. В основе устройства стандартная линейная платформа PT с общим ходом 25 мм, дополненная дифференциальным винтом: грубый ход используют для установки, тонкий для последующей доводки.
Главные параметры PT1A/M: Ход платформы: 25 мм; регулировка: грубая и дифференциальная тонкая; резьба крепления: M6. При интеграции в измерительную установку они определяют доступный ход, монтажный стандарт и ограничения выбранной конфигурации.
У линейных направляющих важны параллельность поверхностей и отсутствие поперечной нагрузки: перекос держателя при движении ухудшает повторяемость оптической регулировки. Микрометр или тонкий регулировочный винт задаёт перемещение, тогда как направляющие ограничивают нежелательные степени свободы. Применительно к PT1A/M особенно существенен следующий фактор: Наличие тонкой ступени регулировки не увеличивает механический ход каретки.
При юстировке сначала выполняют грубое центрирование оптического пути, затем тонко подбирают положение по максимальному сигналу или симметрии профиля луча. После перестановки крепления проверяют, не возникла ли ошибка оси вследствие перекоса переходной пластины. Для этого артикула последовательность работы подбирают под его функцию: прецизионная установка положения линзы; доводка оптической связи; настройка интерференционного максимума. Перечисленные применения описывают реальные задачи установки, но не отменяют проверки всех механических, электрических и эксплуатационных ограничений.
Для PT1A/M практическая проверка начинается с фиксации нижней поверхности, установки тестового образца и прохода всей каретки без заеданий. Сравнивают положение в начале и конце хода, а затем возвращаются к контрольной точке с одного направления, чтобы оценить влияние люфта винтовой пары. При поиске оптического максимума важно различать позиционную настройку и поворот элемента.
Перед окончательной установкой PT1A/M требуется проверить присоединительные элементы и соответствие месту монтажа. Наличие тонкой ступени регулировки не увеличивает механический ход каретки. В паспорте выбранной модификации уточняют данные, которые не указаны в исходном перечне, включая ограничения нагрузки, крепёжные размеры и условия эксплуатации; эти значения нельзя переносить с другой модели автоматически.
Характеристики
- Артикул: PT1A/M
- Тип изделия: Транслятор с дифференциальным микрометром
- Ход платформы: 25 мм
- регулировка: грубая и дифференциальная тонкая
- резьба крепления: M6
Отрасли применения
- Прецизионная установка положения линзы
- доводка оптической связи
- настройка интерференционного максимума
