Описание

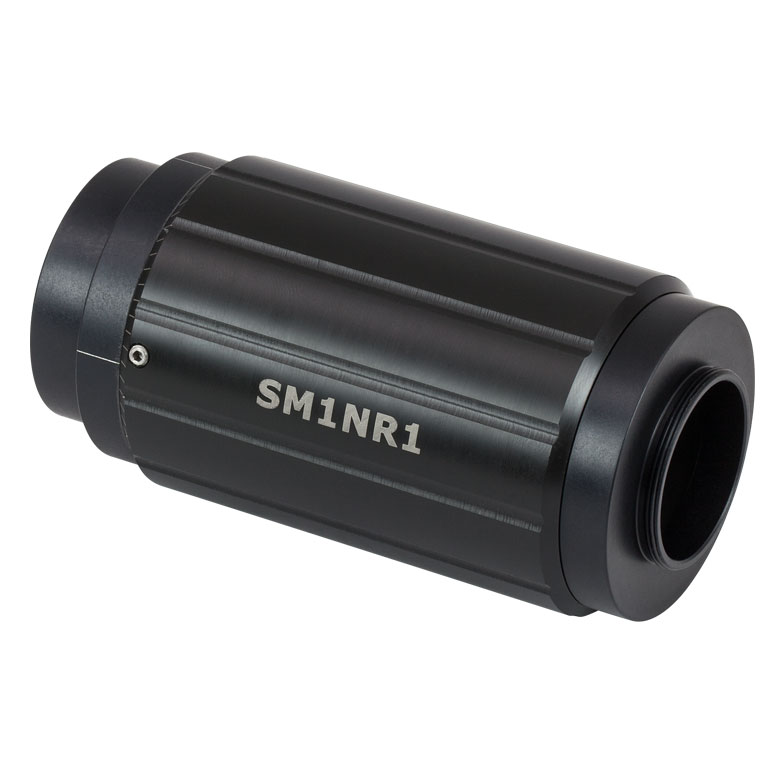

SM1NR1 — осевой трансляционный тубус без вращения оптики. Тубус предназначен для смещения оптического элемента диаметром 1 дюйм вдоль оси на расстояние до 2 дюймов (50,8 мм), не поворачивая сам элемент вокруг оптической оси. Это конкретное исполнение используется в задачах: настройка расстояния до элемента с чувствительной угловой ориентацией.
Перемещение линзы вдоль оптической оси позволяет изменять расположение фокуса либо добиться коллимации при неизменном поперечном креплении тубуса. В резьбовых регулируемых узлах осевой ход связан с поворотом механизма, поэтому при юстировке важно следить за ориентацией чувствительной оптики и не допускать заклинивания на предельных положениях.
Для настройки начинают с середины доступного хода, затем перемещают линзу небольшими шагами и контролируют размер пятна или сигнал на приёмнике. Регулировку выполняют после грубой механической центровки оптической системы: осевой ход не исправляет поперечное смещение луча.
Для выбора SM1NR1 решающее значение имеют параметры исполнения, указанные для этой позиции: Тубус SM1 с возможностью смещения оптических элементов Ø1" вдоль оптической оси без вращения; макс. длина смещения: 2" (50.8 мм). При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Оптическая настройка по положению чувствительна к механическому люфту. Для воспроизводимости полезно подходить к требуемой координате с одной стороны и после изменения положения проверять величину и форму выходного пятна.
Монтажная последовательность для SM1NR1: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации осевой трансляционный тубус без вращения оптики необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1NR1
- Тип: Осевой трансляционный тубус без вращения оптики
- Назначение: Настройка расстояния до элемента с чувствительной угловой ориентацией
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Тубус SM1 с возможностью смещения оптических элементов Ø1" вдоль оптической оси без вращения
- макс. длина смещения: 2" (50.8 мм)
Отрасли применения
- Системы освещения: выбор рабочего положения коллимирующей линзы.
- Лазерные установки: изменение фокусировки после замены источника или оптического элемента.
- Оптические эксперименты: подбор межэлементного расстояния в тубусной сборке.
- Настройка расстояния до элемента с чувствительной угловой ориентацией
